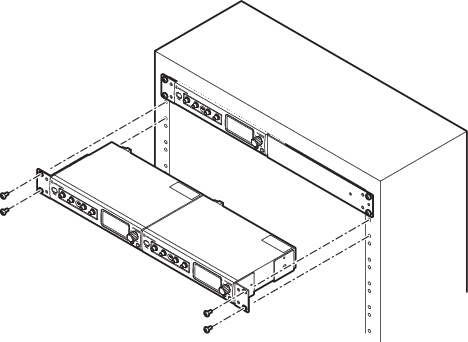

機櫃安裝

使用隨附的機櫃安裝轉接器及固定螺絲，將接收器安裝到市售機櫃上。

• 本產品不包含機櫃安裝所需之螺絲。
• 所需機櫃規格如下：
  - 符合EIA標準的19英寸機櫃
  - 1U尺寸的加裝型機櫃
  - 機櫃應配備可放置接收器的擱板或支撐接收器的導軌

	將接收器安裝於機櫃時應考慮通風，以免機櫃內積熱。 將本產品安裝於機櫃時，請確認機櫃內的溫度不要達到或超過45°C。溫度過高可能對本產品的內部零件造成惡劣影響，導致本產品發生故障。 請勿在本產品後方周圍放置任何物品以確保通風良好。

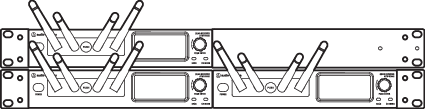

機櫃安裝垂直堆疊接收器

確認垂直堆疊的接收器天線不相互接觸。如果相互接觸，請調整角度。

機櫃安裝單接收器

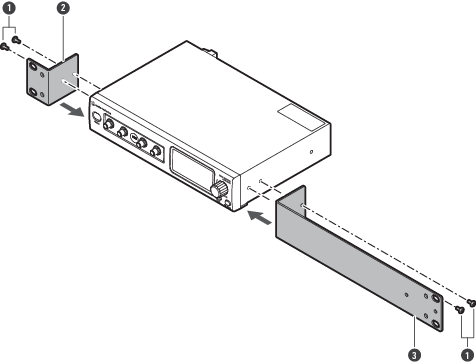

1. 將短機櫃安裝轉接器及長機櫃安裝轉接器各自裝上接收器的兩側。

   • 轉接器可裝在接收器的任一側。
   • 在左側及右側各鎖滿兩顆固定螺絲。



   1. 固定螺絲
   2. 短機櫃安裝轉接器
   3. 長機櫃安裝轉接器

機櫃安裝兩接收器

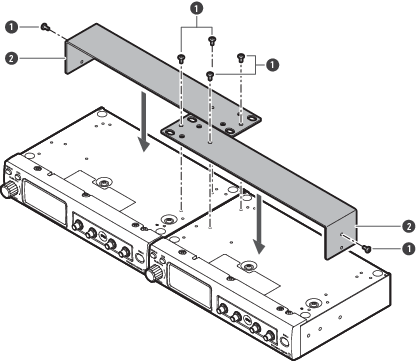

1. 將兩個長機櫃安裝轉接器固定在接收器的底部以連結接收器。

   • 在接收器左右兩側各鎖滿三顆固定螺絲。



   1. 固定螺絲
   2. 長機櫃安裝轉接器

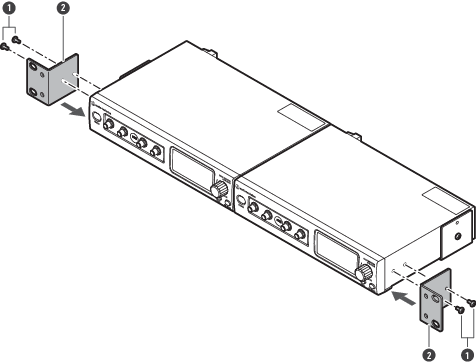

2. 將兩個短機櫃安裝轉接器各自裝上兩側。

   • 在左側及右側各鎖滿兩顆固定螺絲。



   1. 固定螺絲
   2. 短機櫃安裝轉接器
