スマートフォン／タブレットでライブ配信を行う

ライン入力端子に接続した楽器や、マイク入力端子に接続したマイクロホン、USB端子に接続したスマートフォン／タブレットなどの入力音をミックスしてスマートフォン／タブレットで配信することができます。

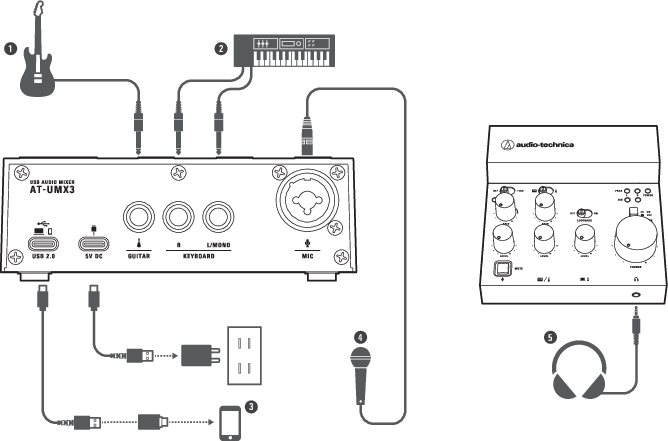

接続例

各機器の接続について詳しくは接続のしかたをご確認ください。

  1. エレキギターやエレキベースなど
  2. 電子キーボードなど
  3. スマートフォン／タブレット
  4. マイクロホン
  5. ヘッドホン

  1. ライン入力端子に接続されている楽器の電源を入れます。

  2. ライン入力切替スイッチを、入力したいライン入力側（ または ）にスライドさせます。

  3. マイク入力端子に接続されているマイクのタイプによってファントム電源スイッチを切り替えます。

    • コンデンサーマイクを接続している場合は、「+48V」側にスライドさせます。
    • ダイナミックマイクを接続する場合は、「OFF」側にスライドさせます。
    • 詳しくはマイク入力端子にファントム電源を供給するをご確認ください。

  4. USB端子（USB Type-C）（USB 2.0）に接続されているスマートフォン／タブレットの電源を入れます。

  5. 市販のUSB電源アダプターを家庭用コンセントに差し込み、USBケーブルでUSB電源端子（USB Type-C）（5V DC）に接続します。

    • 市販のUSB電源アダプターをスマートフォン／タブレットよりも先に接続すると、スマートフォン／タブレットが認識されない場合があります。必ずスマートフォン／タブレットを接続してからUSB電源アダプターを接続してください。
    • 本製品の電源がONになり、電源インジケーター（POWER）が点灯します。

    1. 電源インジケーター

  6. スマートフォン／タブレット上で再生されている音をBGMとして流したい場合は、ループバックスイッチを「ON」側にスライドさせます。

  7. マイク入力およびライン入力のレベル調整ノブを調整します。

    • マイク入力端子にマイクロホンを接続している場合は、マイク入力の「LEVEL」を12時の位置まで回します。
    • ライン入力端子にギターやキーボードなどの楽器を接続している場合は、ライン入力の「LEVEL」を3時の位置まで回します。
    • 詳しくは入力レベルを調整するをご確認ください。

  8. ゲイン調整ノブを調整します。

    • マイク入力端子にマイクロホンを接続している場合は、マイク入力の「GAIN」を2時～3時の位置まで回します。
    • ライン入力端子にギターやキーボードなどの楽器を接続している場合は、ライン入力の「GAIN」を12時の位置まで回します。
    • 詳しくは入力ゲインを調整するをご確認ください。

  9. ヘッドホン音量調整ノブを調整します。

    • 入力機器から音を入力しながらノブを右に回してヘッドホンのモニター音量を調整してください。

  10. マイクや楽器から実際に音を出しながら、ゲイン調整ノブを調整します。

    • マイクを使用する際、マイクと口との間は、コンデンサーマイクの場合30cm程度、ダイナミックマイクの場合10cm程度離してください。
    • マイク入力の場合、大きめの声で話しながら入力ピークインジケーターが点灯する寸前の位置に調整します。
    • ライン入力の場合、ギターやキーボードから音を出し、ヘッドホンで音量を確認しながら出力ピークインジケーターが点灯する寸前の位置に調整します。

  11. スマートフォン／タブレットから実際に音を出しながら、USB入力のレベル調整ノブを調整します。

    • ヘッドホンで音量を確認しながら「LEVEL」ノブを右に回して入力レベルを調整します。

  12. スマートフォン／タブレットで配信用のアプリケーションを起動し、配信を開始します。

    • 配信中の音量調整はそれぞれの入力のレベル調整ノブで行ってください。
