楽器やマイクを接続する

楽器を接続する

本製品ではライン入力端子を2系統搭載しており、ギターやキーボードをはじめとしたあらゆる電子楽器やエフェクター、マイクプリアンプなどを接続することができます。

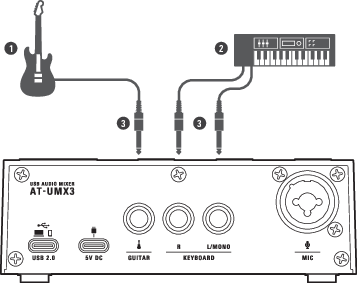

  1. エレキギターやエレキベースなど
  2. 電子キーボードなど
  3. φ6.3mmモノラル標準プラグ

  1. 本製品の背面にあるライン入力端子（「GUITAR」および「KEYBOARD」）に楽器を接続します。

    • エレキギターやエレキベースは「GUITAR」の入力端子にφ6.3mmモノラル標準プラグ（アンバランス接続）を使用してください。バランス接続で使用した場合は正常に動作しません。
    • 電子キーボードやミキサーは「KEYBOARD」の入力端子にφ6.3mmモノラル標準プラグ（アンバランス接続）を使用してください。バランス接続で使用した場合は正常に動作しません。
    • 「KEYBOARD」の入力端子はステレオライン音を入力します。「L/MONO」端子は、モノラル出力デバイスを接続するときに使用します。この場合、「L/MONO」端子への入力は、Lチャンネルだけでなく、Rチャンネルからも出力されます。
  • ライン入力端子に接続した楽器はライン入力切替スイッチで入力したいほうの音に切り替えます。詳しくはライン入力を切り替えるをご確認ください。

マイクを接続する

本製品のマイク入力端子はXLRとφ6.3mmモノラル標準プラグの両方に対応しています。

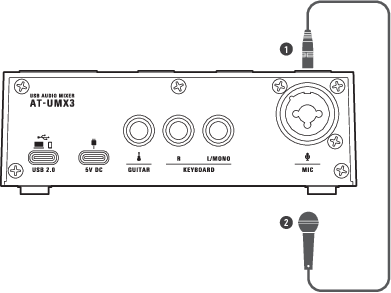

  1. XLR／φ6.3mmモノラル標準プラグ
  2. マイクロホン

  1. 本製品の背面にあるマイク入力端子（MIC）にマイクロホンを接続します。
