スマートフォン／タブレットと接続する

スマートフォン／タブレット端末を使用する場合は、家庭用コンセントに差し込まれた市販のUSB電源アダプターからUSBケーブルを経由して本製品に電源を供給する必要があります。

  • USB電源端子への接続は、必ずUSB端子にスマートフォン／タブレットを接続してから行ってください。

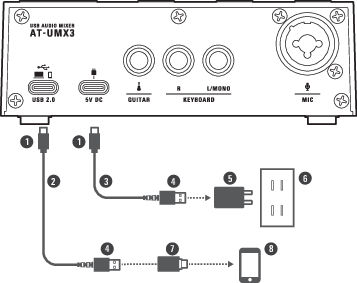

  1. USB Type-C
  2. USBケーブル（同梱）
  3. USBケーブル（市販）
  4. USB Type-A
  5. USB電源アダプター（市販）
  6. 家庭用電源コンセント
  7. USB変換アダプター（USB Type-A - USB Type-C）
  8. スマートフォン／タブレット

  1. 付属のUSBケーブル（USB Type-C側）を本製品の背面にあるUSB端子（USB 2.0）に接続します。

  2. 付属のUSBケーブル（USB Type-A側）に付属のUSB変換アダプター（USB Type-A - USB Type-C）を使ってスマートフォン／タブレットに接続します。

    • 付属のUSB変換アダプターは、スマートフォン／タブレット側のUSB端子に使用してください。本製品側のUSB端子には接続しないでください。
    • Lightningコネクター対応のiPhone／iPadと接続する場合は、付属のUSB変換アダプター（USB Type-A - USB Type-C）ではなく、市販のApple社製Lightning-USBカメラアダプタを使用してください。

  3. 市販のUSB電源アダプターを家庭用コンセントに差し込み、USBケーブルでUSB電源端子（USB Type-C）（5V DC）に接続します。

    • 本製品に電源が供給され、本製品の電源がONになり、電源インジケーターが点灯します。

    1. 電源インジケーター
  • 市販のUSB電源アダプターをスマートフォン／タブレットよりも先に接続すると、スマートフォン／タブレットが認識されない場合があります。必ずスマートフォン／タブレットを接続してからUSB電源アダプターを接続してください。
