混音器

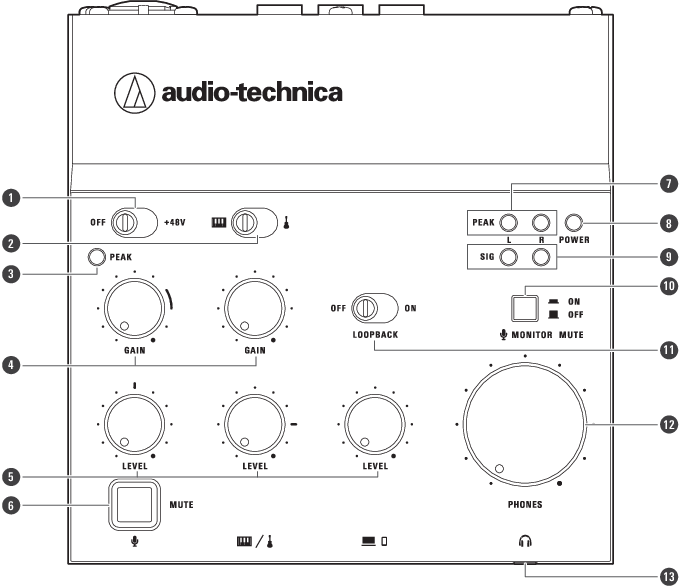

頂部

  1. 幻象電源開關

    將開關設定為+48V，向麥克風輸入插孔的XLR插頭提供+48V DC幻象電源。將電容型麥克風連接到麥克風輸入插孔時，請將開關設定為「+48V」。

  2. 線路輸入切換開關

    若線路輸入插孔已連接兩台樂器，請使用此開關選擇您想要的輸入：GUITAR（）或KEYBOARD（）。

  3. 輸入峰值指示燈

    當麥克風的輸入聲音過大時亮燈。當此燈亮起時，向左轉動麥克風輸入的增益控制旋鈕（GAIN）以降低輸入音。

  4. 增益控制旋鈕

    調整輸入音量。若峰值指示燈頻繁亮燈，請將增益降低至最大輸入時指示燈僅亮起一瞬間。

  5. 電平控制旋鈕

    調整輸入音的電平。

  6. 麥克風靜音按鈕

    將麥克風輸入音訊靜音。當麥克風靜音時，按鈕會亮紅燈。

  7. 輸出峰值指示燈

    當輸出音過大時，會亮紅燈。若要以適當音量將聲音輸出至設備，請降低「GAIN」與「LEVEL」，直至訊號指示燈（SIG）亮燈且輸入峰值指示燈僅在最大輸入時亮起一瞬間。

  8. 電源指示燈

    本產品通電時亮燈。若要為本產品供電，請將USB埠（USB Type-C）連接至電腦，或將USB電源埠（USB Type-C）連接至已連接家用插座的USB電源轉接器（另售）。

  9. 訊號指示燈

    當輸出至設備的聲音電平為−15dBFS及以上時，亮綠燈。

  10. 麥克風監聽靜音按鈕

    使耳機插孔輸出的監聽聲音中的麥克風輸入音訊靜音。

  11. 回送開關

    將其設為「ON」可將電腦、智慧型手機/平板電腦或其他設備上播放的聲音與輸入至本產品的聲音進行立體聲混音，並將此混音輸出至設備。

  12. 耳機音量控制旋鈕

    調整連接至耳機輸出插孔的耳機的音量。向左轉動旋鈕可減小音量，向右轉動旋鈕可增大音量。

  13. 耳機輸出插孔

    此為用於監聽耳機的Ø3.5mm立體聲迷你插孔。可監聽已進行混音的聲音。

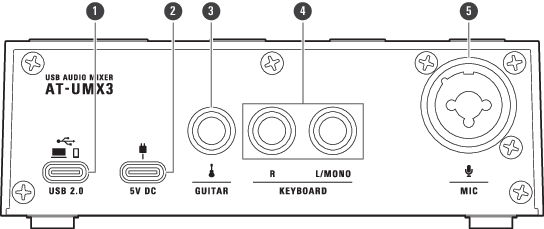

背面

  1. USB埠（USB Type-C）

    連接電腦、智慧型手機/平板電腦或類似設備以進行資料通訊。

    • 若您使用智慧型手機/平板電腦，則須單獨為本產品供電。使用USB電源轉接器（另售）為「 USB電源埠（USB Type-C）」供電。
    • 當電腦連接至本產品時，透過USB線從電腦供電，因此無需連接「 USB電源埠（USB Type-C）」。

  2. USB電源埠（USB Type-C）

    使用USB電源轉接器（另售）從家用插座為本產品供電。

    • 當智慧型手機/平板電腦連接至「 USB埠（USB Type-C）」時，您必須連接此連接埠。當電腦連接至本產品時，透過USB線從電腦供電，因此無需連接「 USB電源埠（USB Type-C）」。
    • 將轉接器連接至此連接埠之前，請將智慧型手機/平板電腦連接至「 USB埠（USB Type-C）」。若先連接USB電源轉接器，則可能無法辨識智慧型手機/平板電腦。

  3. 線路輸入插孔（）

    連接電吉他、電貝斯或其他高阻抗樂器。

    • 該插孔相容Hi-Z。
    • 使用Ø6.3mm單聲道標準插頭（非平衡連接）。若連接為平衡則操作將錯誤。

  4. 線路輸入插孔（）

    連接立體聲線路聲音設備，例如電子琴或音訊設備。連接單聲道輸出設備時請使用「L/MONO」插孔。此種情況下，輸入「L/MONO」插孔的聲音不僅從左通道輸出，還從右通道輸出。

    • 使用Ø6.3mm單聲道標準插頭（非平衡連接）。若連接為平衡則操作將錯誤。

  5. 麥克風輸入插孔

    連接麥克風。本插孔與XLR插頭及Ø6.3mm單聲道標準插頭相容。

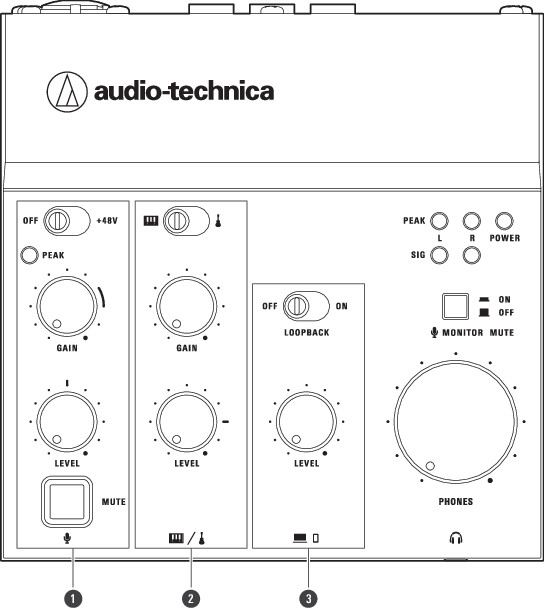

輸入設定及控制

本節為您說明可設定的開關、按鈕以及可調整麥克風輸入、線路輸入及USB輸入的旋鈕。

  1. 麥克風輸入設定及控制

    使用這些部分可調整連接至麥克風輸入插孔的麥克風的音量、開啟/關閉幻象電源以及使麥克風靜音。

  2. 線路輸入選擇及控制

    使用這些部分可調整連接至線路輸入插孔的樂器的音量並在輸入（樂器）之間切換。

  3. USB輸入設定及控制

    使用這些部分可調整連接至USB埠（USB Type-C）的電腦或智慧型手機/平板電腦的音量，並開啟/關閉回送功能。
