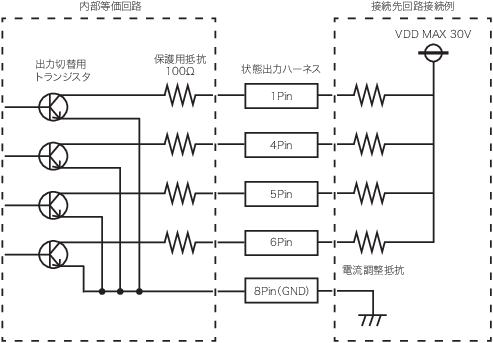

回路図

	電流調整抵抗は、使用する機器仕様に合わせて抵抗値を選定してください。詳しくは、LO時の電圧計算式を確認してください。

LO時の電圧計算式

100Ω～R間電圧＝VDD×100Ω/（100Ω+R）

• 電流調整抵抗をRとする。
• Rを大きくすれば大きくするほど100Ω～R間電圧は小さくなります。
• ご使用の機器仕様に合わせて抵抗値を選定ください。

	VDD：12V、R：10kΩの場合 100Ω～10kΩ間電圧＝12V×100Ω/（100Ω+10,000Ω）＝約0.118V
