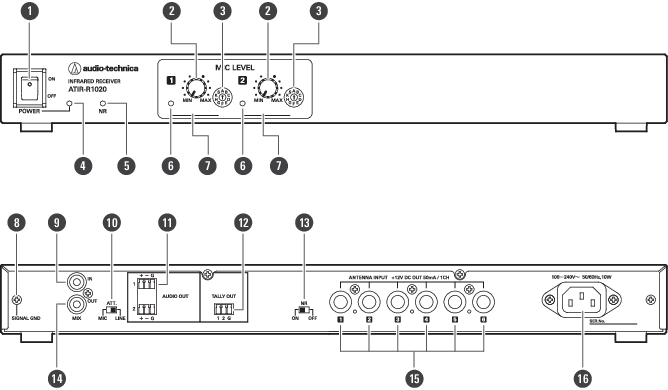

ATIR-R1020
電気定格およびモデル名は、本製品の底面に表示があります。
-
電源スイッチ
電源をON／OFFします。
-
マイクボリューム
マイクロホンの音量を調整します。
-
チャンネル切替スイッチ
使用するチャンネルを選択します。
-
電源インジケーター
電源がONになると青色点灯します。
-
ノイズリダクションインジケーター
ノイズリダクションがONになると青色点灯します。
-
チャンネルインジケーター
マイクロホンの信号を受信すると緑色点灯します。
-
CHシール貼付位置
必要に応じて付属のCHシールを貼り付けます。
-
シグナルアースグランド端子
-
MIX入力端子（RCA）
複数のレシーバーを接続する際に使用します。
-
マイク／ライン出力切替スイッチ
出力端子の出力を切り替えます。
-
出力端子
各チャンネルをバランス出力します。
-
TALLY OUT（タリーアウト）
各チャンネルの受信状態を出力します。
-
ノイズリダクション切替スイッチ
ノイズリダクションをON／OFFします。
-
MIX出力端子（RCA）
複数のレシーバーを接続する際に使用します。
-
受光ユニット入力端子
受光ユニットに接続したBNCケーブルを接続します。
-
ACインレット端子
付属の電源ケーブルを接続します。
