ATIR-R1020／ATIR-R1040
電源をON／OFFする
-
電源ケーブルを接続し、電源プラグをコンセントに接続します。
-
電源スイッチを切り替えます。
- 電源スイッチ
- 電源インジケーター
電源がONになると電源インジケーターが青色点灯し、OFFになると消灯します。

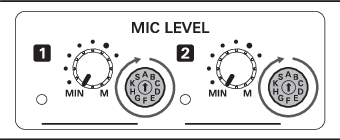

チャンネルを切り替える
-
チャンネル切替スイッチを回して、使用するチャンネルに合わせます。
- マイクロホンの信号を受信すると、チャンネルインジケーターが緑色点灯します。
出力を切り替える
出力端子の出力を切り替えます。
- MIX端子の出力は切り替えられません。
-
マイク／ライン出力切替スイッチをスライドします。

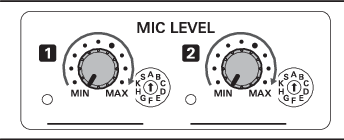

音量を調整する
マイクロホンの音量を調整します。
-
マイクボリュームを回します。

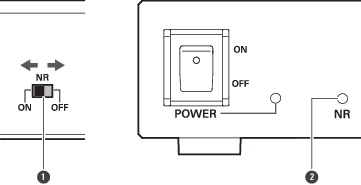

ノイズリダクションをON／OFFする
ノイズリダクションをONにすることで、ノイズの発生を抑えることができます。
- ON／OFFすることで、音質が若干変化します。
-
ノイズリダクション切替スイッチをスライドします。
- ONになると、ノイズリダクションインジケーターが青色点灯します。
- ノイズリダクション切替スイッチ
- ノイズリダクションインジケーター

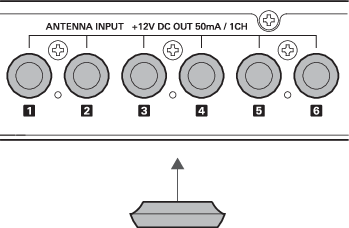

受光ユニットの接続について
最大6台の受光ユニットを接続できます。
-
受光ユニット入力端子に、受光ユニットと接続したBNCケーブルを接続します。

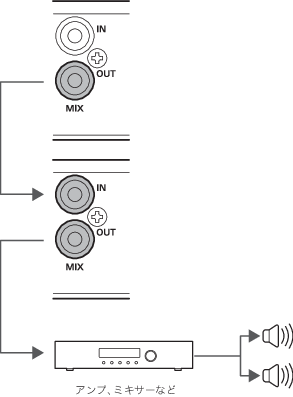

MIX出力について
レシーバーを複数用意し、MIX出力端子とMIX入力端子を接続することで、すべてのチャンネルの音声がミックスされて出力されます。
- 1台目（図の上端）のレシーバーはMIX出力端子（OUT）、2台目のレシーバーはMIX入力端子（IN）に接続してください。
- 出力はラインレベルです。
出力端子について
付属のユーロブロックコネクターを使用してミキサーなどに接続します。
- 各チャンネルの出力を個別に接続します。
- 各チャンネルの音声が個別に出力されます。
ユーロブロックコネクターの接続のしかた
-
図は3ピンで説明しています。5ピンも同様の手順で接続してください。
-
ケーブルを次の図のようにむき出して配線します。
- より線は、はんだ処理しないでください。
- 約5mm
- 約20mm
-
マイナスドライバーで、ねじを緩めます。
-

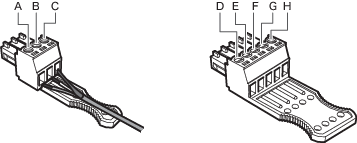

ピンアサインを確認し、それぞれケーブルを接続します。
端子 ピンアサイン 出力端子 A（＋：HOT）
B（－：COLD）
C（G：GND）TALLY OUT（タリーアウト）[1] A（1：1ch TALLY OUT）
B（2：2ch TALLY OUT）
C（G：GND）TALLY OUT（タリーアウト）[2] D（1：1ch TALLY OUT）
E（2：2ch TALLY OUT）
F（3：3ch TALLY OUT）
G（4：4ch TALLY OUT）
H（G：GND）[1] ATIR-R1020の場合。
[2] ATIR-R1040の場合。
-
ねじを締め、結束バンドでケーブルをまとめます。
- 結束バンドは市販品をご使用ください。
-
ユーロブロックコネクターを接続します。

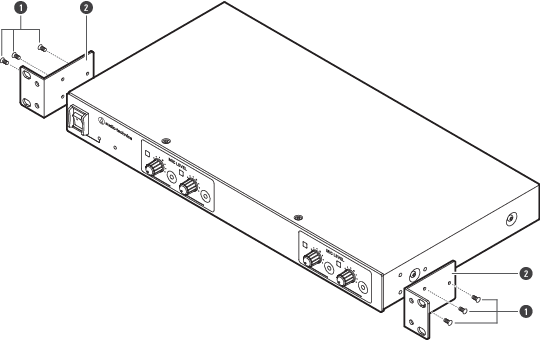

ラックマウントアダプターについて
ラックマウントする場合、付属のラックマウントアダプターを取り付けてください。
- ラックマウントアダプター用取り付けねじは左右各3本ずつ、すべてしっかり取り付けてください。
- 必要に応じて、ゴム足をプラスドライバーで取り外してください。
-
レシーバーの側面に、ラックマウントアダプターを取り付けます。
- ラックマウントアダプター用取り付けねじ
- ラックマウントアダプター
