使用相機連結功能
透過將麥克風更新為最新韌體即可使用相機連結功能。該功能不使用任何類型的控制系統，而是用於在麥克風偵測到揚聲器時操作相機。

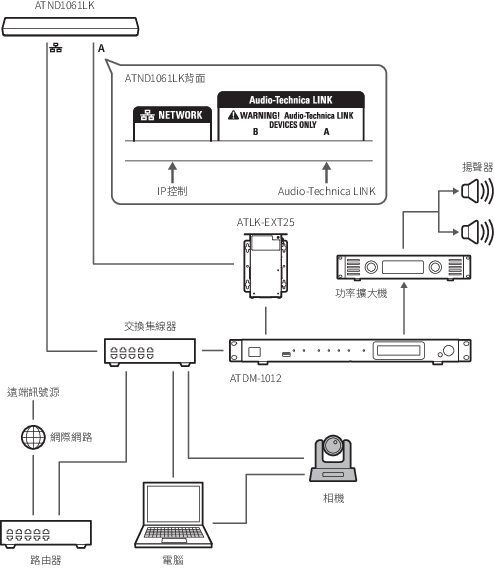

系統連接範例
以ATND1061LK為例進行說明。
已確認相容性的相機
這份已確認相容的相機清單是截至2024年8月的最新版本。請查看「鐵三角」網站以取得最新訊息。
Panasonic Connect Co., Ltd.
使用HTTP通訊協定以Panasonic相機特有的格式傳送和接收訊息。
| 相容型號 | AW-UE50、AW-UE40、AW-UE20、AW-HE20 |
|---|---|
| 通訊協定 | Panasonic通訊協定 |
Sony Corporation
使用UDP通訊協定以VISCA over IP格式傳送和接收訊息。
| 相容型號 | SRG-X40UH |
|---|---|
| 通訊協定 | VISCA over IP |
Canon Marketing Japan Inc.
使用UDP通訊協定以VISCA over IP格式傳送和接收訊息。
| 相容型號 | CR-N500、CR-N300、CR-N100 |
|---|---|
| 通訊協定 | VISCA over IP |
Bolin Technology
使用UDP通訊協定以VISCA over IP格式傳送和接收訊息。
| 相容型號 | B2-220 |
|---|---|
| 通訊協定 | VISCA over IP |
AVer Information Inc.
使用UDP通訊協定以VISCA over IP格式傳送和接收訊息。
| 相容型號 | PTC310UV2、PTZ310UNV2 |
|---|---|
| 通訊協定 | VISCA over IP |
JVCKENWOOD Corporation
使用UDP通訊協定以JVC標準通訊協定格式傳送和接收訊息。
| 相容型號 | KY-PZ200、KY-PZ200N、KY-PZ510N |
|---|---|
| 通訊協定 | JVC標準通訊協定 |
BZBGEAR
使用UDP通訊協定以VISCA over IP格式傳送和接收訊息。
| 相容型號 | BG-ADAMO-4KDA12X-B、BG-ADAMO-JR |
|---|---|
| 通訊協定 | VISCA over IP |
PTZOptics
使用UDP通訊協定以VISCA over IP格式傳送和接收訊息。
| 相容型號 | Move 4K |
|---|---|
| 通訊協定 | VISCA over IP |
Avonic
使用UDP通訊協定以VISCA over IP格式傳送和接收訊息。
| 相容型號 | CM93 |
|---|---|
| 通訊協定 | VISCA over IP |
Datavideo Technologies Co. Ltd.
使用UDP通訊協定以VISCA over IP格式傳送和接收訊息。
| 相容型號 | PTC-140NDI、PTC-145、PTC-285 |
|---|---|
| 通訊協定 | VISCA over IP |
Alfatron Electronics
使用UDP通訊協定以VISCA over IP格式傳送和接收訊息。
| 相容型號 | ALF-20X-4K-SDI、ALF-20X-NDIC、ALF-25X-4K-NDI |
|---|---|
| 通訊協定 | VISCA over IP |
Lumens® Digital Optics Inc.
使用UDP通訊協定以VISCA over IP格式傳送和接收訊息。
| 相容型號 | VC-TR30、VC-TR40 |
|---|---|
| 通訊協定 | VISCA over IP |
命令清單（Panasonic通訊協定）
| 命令名稱 | 傳送命令 | 資料值 | 設定 |
|---|---|---|---|
| 叫用預設記憶體 | http://[IP位址]/cgi-bin/aw_ptz?cmd=%23R[資料]&res=1 | [資料]：00～99 | 預設001～預設100 |
| 平移/傾斜絕對位置控制 | http://[IP位址]/cgi-bin/aw_ptz?cmd=%23APC[資料1][資料2]&res=1 | [資料1]：8000h [資料2]：8000h |
[資料1] 平移位置中心（0°） [資料2] 傾斜位置中心（0°） |
| 縮放位置控制 | http://[IP位址]/cgi-bin/aw_ptz?cmd=%23AXZ[資料]&res=1 | [資料]：555h | 廣角（縮放位置預設） |
| 開機、待機 | http://[IP位址]/cgi-bin/aw_ptz?cmd=%23O[資料]&res=1 | [資料]：0/1 | 待機/開機 |
命令清單（VISCA over IP/JVC標準通訊協定）
| 命令集 | 命令 | 傳送命令 | 資料值 | 設定 |
|---|---|---|---|---|
| PRESET | RECALL | 8x 01 04 3F 02 pp FF | pp: 00～63 | 叫用預設編號 - 1 |
| PAN TILT | PAN TILT drive | 8x 01 06 04 FF | - | 平移/傾斜位置預設 |
| ZOOM | DIRECT | 8x 01 04 47 00 00 00 00 FF | - | 縮放位置預設 |
| POWER | ON/STANDBY | 8x 01 04 00 0p FF | p: 2/3 | 開機/待機 |
|
|
|---|
如何連接
-
設定相機預設（設定視角）。
- 有關設定相機預設資訊，請參閱相機的使用者手冊。
-
在「Digital Microphone Manager」中配置相機設定。
- 請參見增加Camera Area。
-

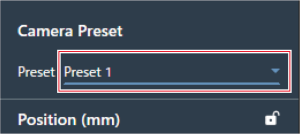

設定預設值。
- 配置設定以將相機區域群組與相機叫用的預設相連結。檢查相機預設編號，並設定要叫用的相機預設。
-

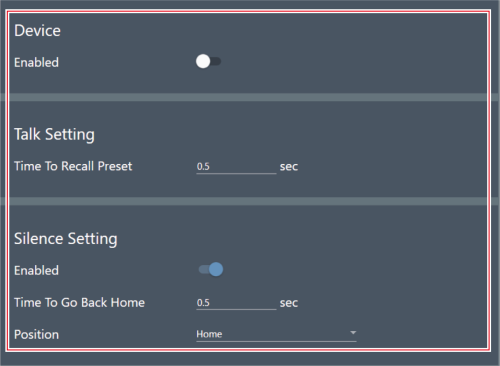

在「Settings & Maintenance」螢幕上選擇「Camera」。
- 將「Device」下的「Enabled」設定為ON（藍色），並配置每個設定。
- 有關設定的資訊，請參見Camera。
暫停相機連結功能
要在運作時暫停相機連結功能，請使用IP控制或GPI設定將「Camera Control」設定為「Pause using external control」。
