ラックマウントのしかた

付属のラックマウントアダプターと固定用ねじを使用して、市販のラックに取り付けることができます。

• ラックへの取り付けねじは付属していません。
• 必要なラックの仕様は次のとおりです。
  - EIA規格の19インチラック
  - 1Uサイズの取り付け可能なラック
  - レシーバーを置く棚のあるラックまたはレシーバーを支えるガイドレール付きのラック

	ラックマウントの際はラックの内部に熱がこもらないよう、換気に配慮してください。 本製品をラックに設置するときは、ラック内の温度が45℃以上にならないようにしてください。高温状態は本製品の内部部品に悪影響を及ぼし、本製品が誤動作する原因となります。 換気のため、本製品の背面には物を置かないでください。

レシーバーを上下に配置してラックマウントする場合

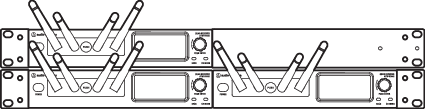

上下のレシーバーのアンテナが接触しないようにしてください。接触する場合は、アンテナの角度を調整してください。

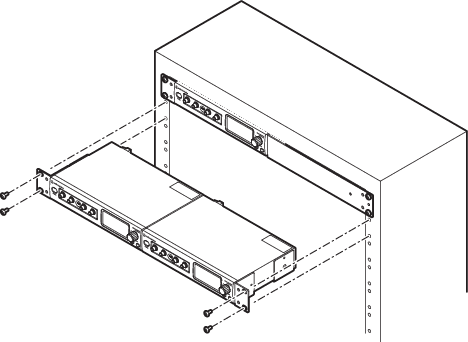

レシーバー1台をラックマウントする

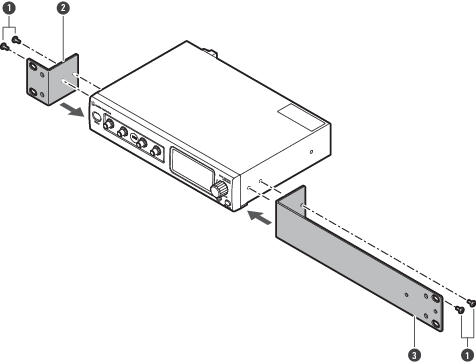

1. 側面にラックマウントアダプター（短）とラックマウントアダプター（長）を取り付けます。

   • 左右のどちら側でも取り付けできます。
   • 固定用ねじは左右各2本ずつ、すべてしっかりと取り付けてください。



   1. 固定用ねじ
   2. ラックマウントアダプター（短）
   3. ラックマウントアダプター（長）

レシーバー2台をラックマウントする

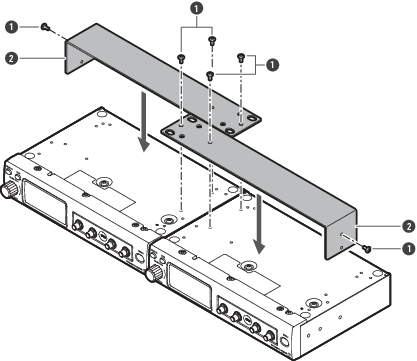

1. 底面にラックマウントアダプター（長）を2つ取り付けて、レシーバーを連結します。

   • 固定用ねじは左右各3本ずつ、すべてしっかりと取り付けてください。



   1. 固定用ねじ
   2. ラックマウントアダプター（長）

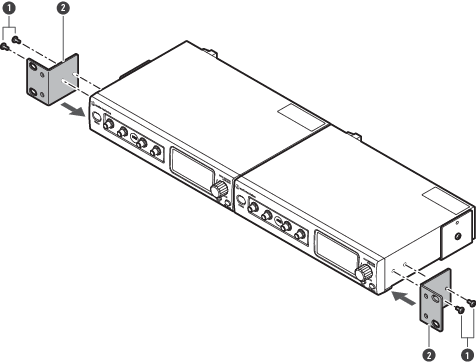

2. 側面にラックマウントアダプター（短）を2つ取り付けます。

   • 固定用ねじは左右各2本ずつ、すべてしっかりと取り付けてください。



   1. 固定用ねじ
   2. ラックマウントアダプター（短）
