系統連接範例

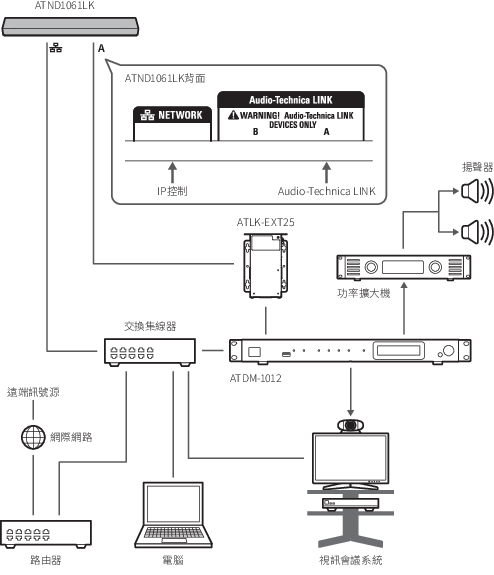

ATND1061LK（僅連接一個設備）

  • 使用ATLK-EXT25，需配備一個AC變壓器（另售）或PoE交換集線器。

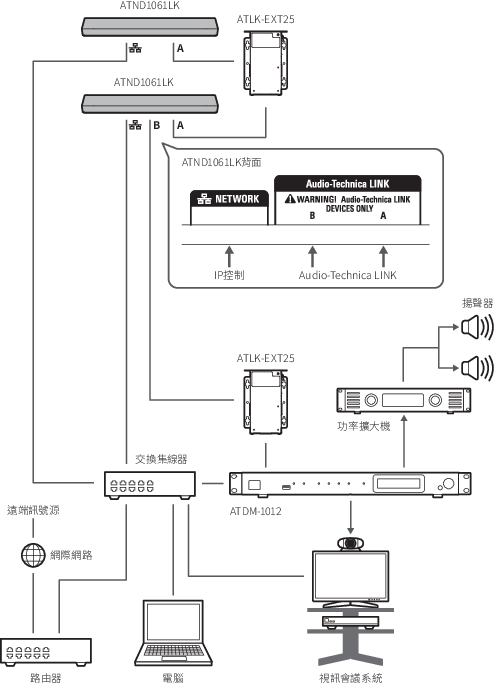

ATND1061LK（連接多台設備）

  • 使用ATLK-EXT25，需配備一個AC變壓器（另售）或PoE交換集線器。
  • 可連接到ATLK-EXT25的設備數量將取決於第二台和後續ATND1061LK設備的安裝環境。請預先使用「鐵三角」模擬器確認相容性或聯繫當地的「鐵三角」經銷商。

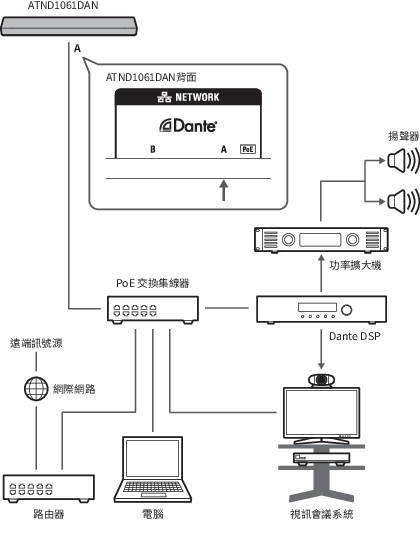

ATND1061DAN（單線模式）

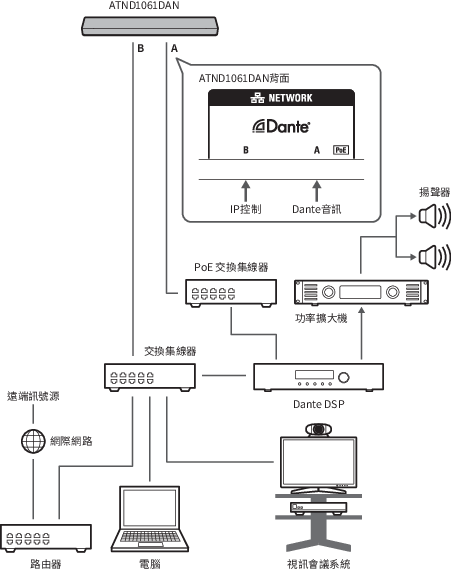

ATND1061DAN（分離模式）

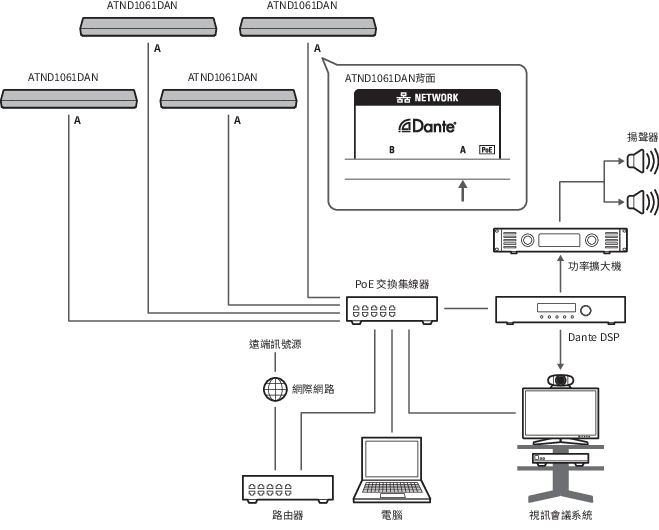

ATND1061DAN（連接多台設備）

  • 有關連接多台設備時自動混音設定的詳情，請參閱使用說明書-Digital Microphone Manager版-。

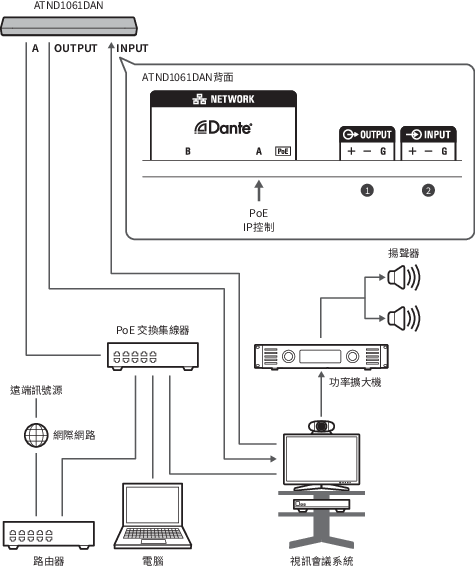

ATND1061DAN（單線模式和類比I/O）

  1. OUTPUT：連接到視訊會議系統的類比輸入（遠端傳輸）
  2. INPUT：連接到視訊會議系統的類比輸出（遠端訊號源）
