暗架天花板安裝

表面架裝

完整安裝

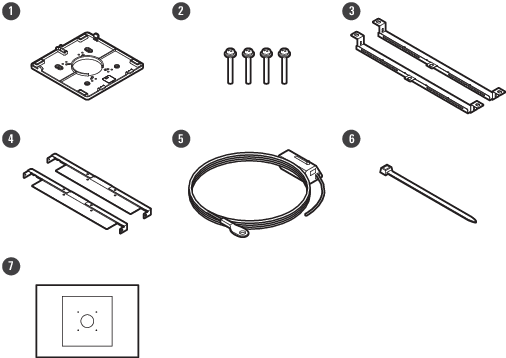

安裝所需的零件

  1. 表面安裝轉接器

  2. 螺絲（M4 × 50mm） × 4

  3. 固定用五金A × 2

  4. 固定用五金B × 2

  5. 防震線

  6. 紮帶

  7. 安裝模板

  1. 在天花板上鑽孔以安裝麥克風。

    • 利用隨附的安裝模板，按指定尺寸鑽安裝孔。

    • 根據天花板框架位置的不同，部分區域可能無法安裝。請在選擇安裝位置前，先確認天花板的內部結構。

  2. 將固定用五金A和B安裝到天花板內側。

    • 將固定用五金A和B的螺絲孔與在天花板上鑽出的孔對齊以便連接。

    • 將固定用五金A和B牢牢連到天花板框架上，以具備足夠的承重力。

    • 若天花板框架的位置無法保證安裝牢固，則用螺帽和螺栓將固定用五金A確實固定至天花板框架安裝孔上。
      固定用五金A安裝孔的適用螺栓尺寸：W3/8或M10

  3. 用螺絲（M4 × 50mm）連接表面安裝轉接器。

    • 表面安裝轉接器上的標記顯示了麥克風的方向。

    1. 標記顯示麥克風方向

  4. 在天花板內佈線。

  5. 將防震線連到天花板框架上。

    • 將防震線牢牢連到天花板框架上的堅固點。

    • 滑動解鎖銷解鎖，以調整防震線。

    1. 解鎖銷
    • 繫綁固定防震線，盡可能減少鬆動情形。
    • 若使用的防震線過於鬆弛，可能會增加麥克風掉落時的衝擊力，並導致事故、受傷或麥克風損壞。
    • 如果防震線由於產品掉落而受衝擊，請更換新的導線。

  6. 將導線和防震線穿過表面安裝轉接器上的孔。

  7. 用防震線螺絲將防震線連到麥克風上。

    1. 防震線螺絲

  8. 將導線連接到本麥克風。

  9. 將紮帶穿過麥克風和表面安裝轉接器，將麥克風接到表面安裝轉接器。

    • 確保表面安裝轉接器上的卡舌牢牢掛在麥克風上，再向上推麥克風的另一側將其扣住。

    1. 紮帶
    2. 表面安裝轉接器上的卡舌

  10. 綁緊紮帶固定。

嵌入式安裝

完整安裝

安裝所需的零件

  1. 表面安裝轉接器

  2. 嵌入式安裝轉接器

  3. 嵌入式安裝蓋

  4. 螺絲（M4 × 10mm） × 12

  5. 孔蓋

  6. 螺帽 × 4

  7. 卡扣襯套 × 2

  8. 固定用五金A × 2

  9. 固定用五金B × 2

  10. 固定用五金C × 4

  11. 防震線

  12. 安全帶

  13. 安裝模板

  1. 在天花板上切割出一個方孔以安裝麥克風。

    • 利用隨附的安裝模板，按指定尺寸切割出一個方形安裝孔。

    • 根據天花板框架位置的不同，部分區域可能無法安裝。請在選擇安裝位置前，先確認天花板的內部結構。

    • 用於安裝的天花板的最大厚度：25mm

  2. 用螺絲（M4 × 10mm）將固定用五金A和B安裝到天花板內側。
    將固定用五金C調整到天花板框架的高度，並用螺絲（M4 × 10mm）連接。

    • 對準天花板上切出的方孔，將固定用五金A和B接到天花板上。

    • 將固定用五金A、B和C牢牢連到天花板框架上，以具備足夠的承重力。

    • 若天花板框架的位置無法保證安裝牢固，則用螺帽和螺栓將固定用五金A確實固定至天花板框架安裝孔上。
      固定用五金A安裝孔的適用螺栓尺寸：W3/8或M10

  3. 用螺絲（M4 × 10mm）將表面安裝轉接器連接到嵌入式安裝轉接器上。

    • 安裝時，請將嵌入式安裝轉接器上的箭頭與表面安裝轉接器標籤上的箭頭對齊。

  4. 安裝孔蓋並鎖上螺帽。

    • 若同時使用兩個孔，則跳過此步驟進入下一步。

  5. 安裝卡扣襯套。

    • 用手從上方將卡扣襯套按入接線孔。

    • 對大量導線進行接線時，請直接安裝兩個卡扣襯套，不要使用孔蓋。

  6. 在天花板內佈線。

  7. 將防震線連到天花板框架上。

    • 將防震線牢牢連到天花板框架上的堅固點。

    • 滑動解鎖銷解鎖，以調整防震線。

    1. 解鎖銷
    • 繫綁固定防震線，盡可能減少鬆動情形。
    • 若使用的防震線過於鬆弛，可能會增加麥克風掉落時的衝擊力，並導致事故、受傷或麥克風損壞。
    • 如果防震線由於產品掉落而受衝擊，請更換新的導線。

  8. 將導線和防震線穿入嵌入式安裝轉接器的卡扣襯套孔，再將嵌入式安裝轉接器插入天花板上切出的方孔，並用螺絲將其固定。

    • 表面安裝轉接器上的標記顯示了麥克風的方向。

    • 安裝嵌入式安裝轉接器時，請確實鎖緊安裝螺絲。

    1. 安裝螺絲
    2. 標記顯示麥克風方向

  9. 用防震線螺絲將防震線連到麥克風上。

    1. 防震線螺絲

  10. 將導線連接到本麥克風。

  11. 將麥克風接到表面安裝轉接器。

    • 確保表面安裝轉接器上的卡舌牢牢掛在麥克風上，再向上推麥克風的另一側將其扣住。

    1. 表面安裝轉接器上的卡舌

  12. 將安全帶掛裝在嵌入式安裝轉接器和嵌入式安裝蓋上。

    • 確保安全帶的安裝方向正確。

    1. 安全帶的固定掛鉤

  13. 將嵌入式安裝蓋插入嵌入式安裝轉接器，安裝嵌入式安裝蓋。

    • 安裝嵌入式安裝蓋時，請避免彎折或扭曲安全帶。
