アンテナ フィルターシステム

{{ branch.model }}{{ branches[branch.id].status == 3 ? '生産完了' : '' }}{{ branches[branch.id].release_at }}{{tag}}

希望小売価格 ¥{{ branch.price_add_tax }}(税抜 ¥{{ branch.price }})

オープン価格

7+7+7+7+6=34波同時使用可能なアンテナ フィルターシステム。

取扱説明書
製品画像
    • アンテナフィルターシステム

      7+7+7+7+6=34波同時使用可能なアンテナフィルターシステム

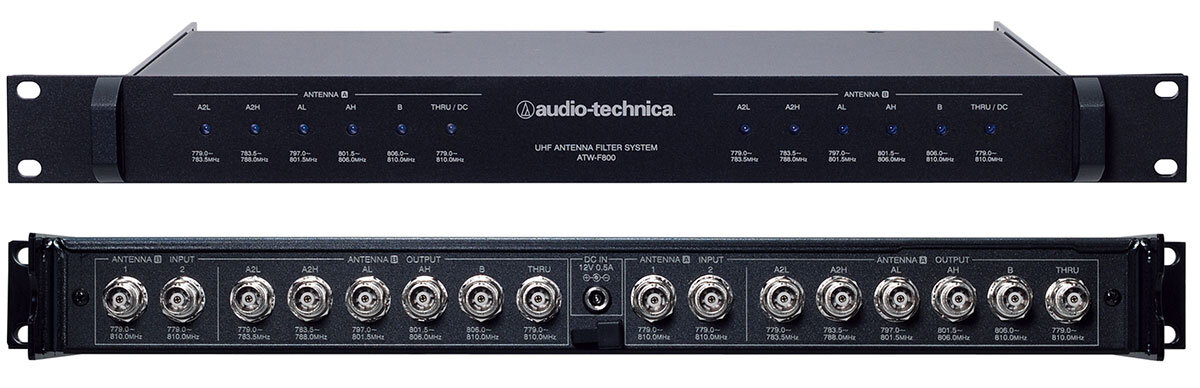

       ATW-F800:製品画像

      ●7+7+7+7+6=34波同時使用可能。(通常は10+12=22波)

      ●帯域以外の不要電波をカットし安全運用が可能。

      ●帯域を5分割し帯域以外の周波数を効果的にカットするSAW(表面弾性波)フィルターを使用。

      ●A/B各2本のアンテナ入力に対応、計4本のアンテナにより広大なエリアを安定受信。

      ●各社のワイヤレスシステムに接続が可能。

      ●接続状況を一目で確認できる帯域別インジケーター付き。(接続する機器にDC12V出力が必要)

      ●アンテナに入力される電波状況を確認できる全帯域スルー端子を装備。(スペアナなどの測定器を接続可能)

      ●レシーバー、デバイダーより電源供給を行ない大幅なローコストを実現。(別売ACアダプターによる供給可)

      ●インイヤーモニター等との同時使用時も安全に運用可能。

周波数範囲
779~788MHzおよび797~810MHz(A2/A/B帯)

A2L:779.0-783.5MHz

A2H:783.5-788.0MHz

AL:797.0-801.5MHz

AH:801.5-806.0MHz

B:806.0-810.0MHz

THRU:779.0-810.0MHz
インピーダンス
50Ω
高周波通過損失
0dB~+6dB
LED表示
出力端子から電源供給時点灯(青色LED)
電源
DC12V(9V~15V使用可)

(出力端子または別売専用ACアダプターより供給)
消費電流
68mA(12V時) 34mA+34mA
コネクター
BNC-J
許容動作温度
0℃~+50℃
推奨動作温度
+15℃~+35℃
質量
3.4kg
付属品

ゴム足×4、ネジ×4

別売

ACアダプター、アンテナケーブル AT8352

( 改良などのため予告なく変更することがあります。)

型番

ATW-F800

発売日

2007年10月21日
