オーディオテクニカ

デジタルマトリックスミキサー

在庫限り

8入力8出力のフルマトリックスデジタルミキサー。

取扱説明書

仕様書

ソフトウェア

本体・ファームウェアのアップデート

製品画像

製品特長テクニカルデータサポート

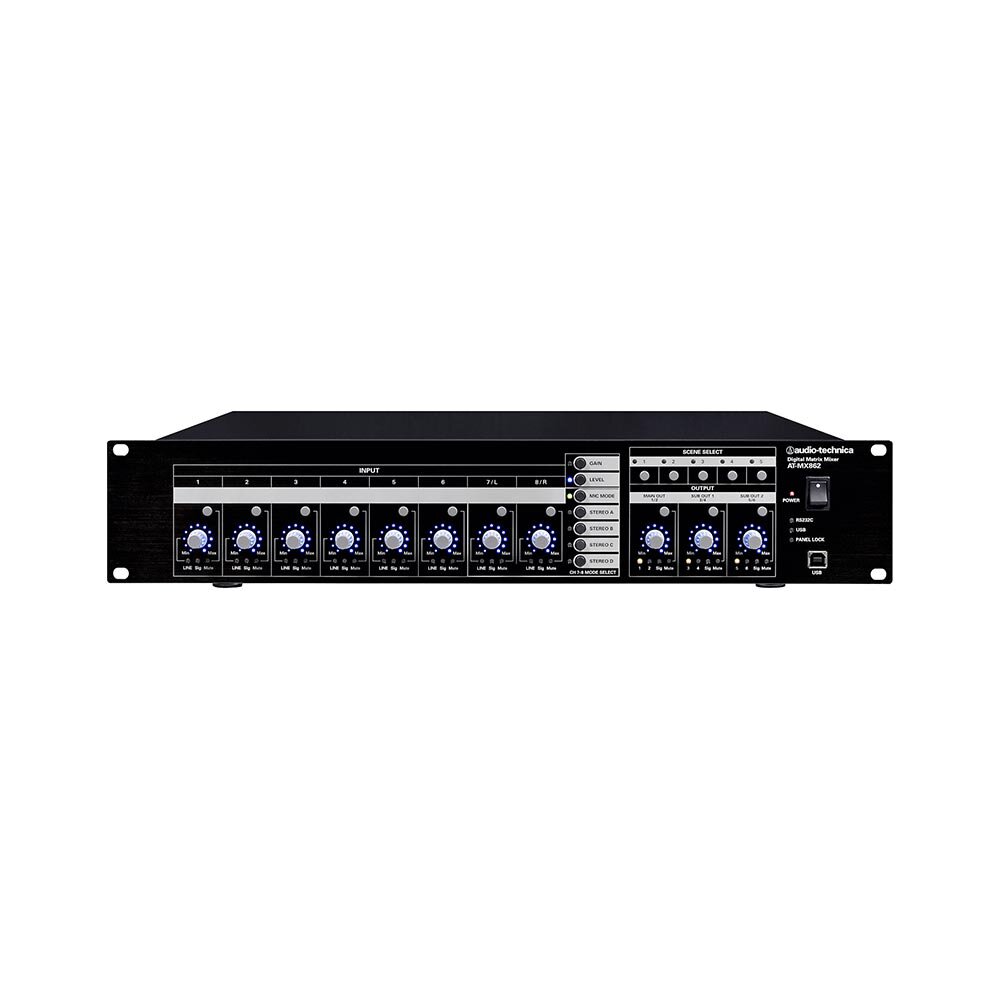

8入力8出力のフルマトリックスデジタルミキサー
- 入力はマイク/ラインに対応し、ステレオ４系統からチャンネル選択が可能なセレクト機能を搭載、出力はモノラルだけでなくステレオ音量設定が可能な事からステレオミキサーとしても使用できます。
- 定評のある誤操作防止のキーロック機能や外部制御に優位なロータリーボリュームを採用しています。
- 設備用ミキサーとしてラックマウント式２Uサイズでありながら、フロントパネルに音量やゲイン調整が可能なボリューム、シグナルLED表示、ミュート機能、シーン呼び出しなど豊富な機能をコンパクトに装備しています。
- 制御方式はUSBとシリアル(RS232C)を装備し、付属の制御ソフトウェアやコマンドからの制御が可能です。また外部制御端子によりVCA制御やシーン呼び出しなどのアナログ制御も可能です。
- オーディオテクニカ独自の多彩な機能をもつ制御ソフトウェアを標準添付します。
  ・入力チャンネルに搭載したフィードバックサプレッサー機能やALC(オートレベルコントロール)機能など多彩なDSP処理の設定調整が可能。
  ・入力はマイク/ラインに対応し、ステレオ４系統からチャンネル選択が可能なセレクト機能を搭載、出力はモノラルだけでなくステレオ音量設定が可能な事からステレオミキサーとしても使用できます。
  ・オーディオテクニカ製マイクロホンに適した設定を呼び出すマイクプリセット機能を搭載。
  ・工場出荷時状態のミキサー本体から音が出るまで導く、簡易設定モードを搭載。
  ・直感的にも視覚的にも操作がしやすい日本語表記、ポップアップ表示、本体の動きが把握できるフロントパネルのコピー表示など細やかな配慮を有するサポート機能。
  ・20シーンの本体保存と5シーンのフロントパネルからの呼び出しが可能。
  ・入力および出力レベルを同時にリアルタイム表示できるレベルモニターを配備。
  ・WindowsXP、Windows vista(32bit)、Windows7(32bit、64bit)に対応。
- ソフトウェアVer.2.0.0からの追加機能
  ・オフライン設定にてソフトウェアでの各種パラメータ設定・保存が可能となり、現場で保存データを流し込めるようになります。
  ・シーン毎のパネル個別ロックが可能となり、シーン呼び出しのみ操作や入力レベルのみ操作など運用に合わせた操作が可能です。
  ・ラストメモリ起動の他に、指定シーン起動が可能となり、ボリューム操作などをおこなっても同じ設定で起動が可能です。
  ・マトリックスシーン保存が可能となり、マトリックスポイントのみを変更する「マトリックス呼び出し」機能を搭載することで、シーン切換時のミュートを防ぎます。また外部制御端子や本体シーンボタンからも呼び出しが可能です。
  ・工場出荷設定をファントム電源OFF，ライン入力設定にファームウェアを変更します。
  ・オーディオテクニカ製マイクプリセットを新たに追加。 EQピッチの細分化など現場の要望を取り入れています。
  ・入力ch7,8のステレオA,B,C,Dにアッテネーター(20dB)を追加し、DVDやBlu-rayなどの音源(0dB～+4dB基準対象)を入力されても歪みにくい仕様になります。

  ※Windows10をご使用の方へ
  Windows10コンピューターにソフトウェアをインストールする際、インストールが正常にできない場合がございます。ソフトウェアのインストールができない場合は「.NET Frameworks3.5 有効化手順」に従ってコンピュータの設定を行ってください。

※シリアル制御用ケーブルはRS232Cクロスケーブルを使用してください。

最大ゲイン: 65dB以上(1kHz,600Ω負荷)
最大入力レベル(1kHz,T.H.D 1%): MIC：－44dBu以上　LINE：－14dBu以上
: 基準入力レベル：－61dBm(出力＝＋4dBm)
入力インピーダンス: MIC：約7.5kΩ　LINE：約12kΩ
基準出力レベル: バランス：＋4dBm(基準値)
: アンバランス：－2dBv(バランス出力基準値)
出力インピーダンス: MIC：約300Ω　LINE：約450Ω
ノイズレベル: －125dBv以下
バランス出力T.H.D: 0.1%以下
周波数特性: 20～20.000Hz
ファントム電源: ＋48V DC
電源: 100V AC 25W
動作温度範囲: 0～40℃
外形寸法(突起部除く): H88×W482×D364.5mm
質量: 5.6kg

付属品

電源コード、ソフトウェアインストール用CD-ROM

（改良などのため予告なく変更することがあります。）

型番

AT-MX862

発売日

2010年12月20日

8入力8出力のフルマトリックスデジタルミキサー
