ビームフォーミングアレイマイクロホン

希望小売価格￥{{ branch.price_add_tax }}（税抜￥{{ branch.price }}）

オープン価格

独自のビームフォーミング技術(PAT)を採用したコンパクトな天井用アレイマイクロホン。

製品特長テクニカルデータサポート

さまざまな会議室の天井に設置可能

テーブルにマイクやケーブルが一切不要

　

単独でも複数でも使用でき、無線LANアクセスポイントと同等のコンパクトサイズで、天井への設置や設定、操作も簡単にできます。部屋やゾーンの設定は、使いやすいソフトウェアアプリケーション「Digital Microphone Manager」で行います。
独自のビームフォーミング技術（PAT）

話者の位置を瞬時に特定、不要なノイズを拾わないビーム調整

オーディオテクニカ独自開発のビームフォーミング技術(PAT)で話者の位置を検索し、登壇中に動く講師やプレゼンターの正確な追従と話者切り替えが可能。全指向ビームが直角に交わる範囲を90度に絞り、不要なノイズを抑えたビーム調整ができる　チルト機能を搭載。キーボードのタイピング音、エアコンや空調のファンなど会議中に気になる音やノイズを検知し、その方向にビームが向かないように自動調整。
独自のVAD(Voice Activity Detection)技術

タイピング音や紙をめくるノイズをマイクが識別可能

・空調などのノイズを避ける除外ゾーン設定が可能

ソフトウェアアプリケーションで除外ゾーンを設定し、空調など不要なノイズの発生源を避けることが可能。内蔵されたノイズリダクション機能やオートミキシング機能の効果を最大限に引き出すことができます。

　

・強力なオンボードDSP

オートミックス、アコースティックエコーキャンセレーション(AEC)、ノイズリダクション、オートゲインコントロール(AGC)、4バンドEQなどの強力なオンボードDSP(外部デジタル信号処理)を搭載しています。
ボイスリフト機能搭載

広い会議室や教室において、自然なコミュニケーションを構築

一人の声を多数に届ける目的の一般的な拡声では、離れた聴衆者にも聴こえるよう、スピーカーから大きな音量を流す必要があります。ボイスリフト機能は、部屋の中の音量が均一になるため、同じ部屋の離れた人同士の会話でも、互いに近くで話しているような自然でクリアなコミュニケーションを可能にします。

一般的な会議においては、話者から7m以上離れると肉声が届きにくくなると言われておりますが、ボイスリフト機能のソリューションでは、一辺が10m以上の広い部屋でその有効性を発揮します。

　

＜ボイスリフトのゾーニングイメージ＞

話者から離れた位置にあるスピーカーから音を出すことで、部屋全体の明瞭度を高めます。空間を2つ以上のゾーンに分け、話者から遠い位置にあるスピーカーからのみ、話者の音声を出力します。

＜フィードバックを抑制する独自のテクノロジー＞

マイクで収音した音を、同じ部屋にあるスピーカーからそのまま出力した場合、音声フィードバックによるハウリングが発生してしまいます。オーディオテクニカ独自のAFBC(Adaptive FeedBack Canceller)アルゴリズムを開発し、ハウリングにも強いボイスリフト機能のソリューションを実現しました。

すでに導入されているお客様も、本体のファームウェアと専用ソフトウェアの『デジタルマイクロホンマネージャー』のアップデートを行うことで、ボイスリフト機能を有効にすることができます。

　

※ボイスリフト機能の詳細について >>

※ボイスリフト機能を使用する場合はDanteバージョンを最新にアップデートしてください。 >>

マイクが話者を検出してカメラが連動

動作確認済みカメラで制御システムを使わずに連動可能

＜活用イメージ＞

　

独自のビームフォーミング技術(PAT)でマイクが話者を検出してカメラが連動。快適なオンライン会議や講義・授業の配信を可能にします。

■動作確認済み｜Panasonic プロトコル対応機種

　パナソニックコネクト株式会社　AW-UE50、AW-UE40、AW-UE20、AW-HE20

■動作確認済み｜VISCA over IP 対応機種

　ソニー株式会社　SRG-X40UH

　キヤノンマーケティングジャパン株式会社　CR-N300

　BOLIN TECHNOLOGY　B2-220

　アバー・インフォメーション株式会社　PTC310UV2、PTZ310UNV2

■動作確認済み｜JVC Standard プロトコル対応機種

　株式会社JVC ケンウッド　KY-PZ200、KY-PZ200N、KY-PZ510N
コンパクトサイズでさまざまな天井へ設置が可能

無線LANアクセスポイントと同等のサイズを実現

さまざまな施工方法で天井に設置できるため、マイクや配線のないスマートなオフィス環境をご提供します。タイルブリッジ、落下防止ワイヤー、取り付け金具、およびアクセサリーなど本体に取り付ける付属品も充実しています。
Digital Microphone Manager対応

専用ソフトウェアでゾーンや各種設定をコントロール

＜単一または複数の ATND1061DAN マイクロホンの設定が容易＞

単独で使用することも、大規模な会議スペースの場合は複数で使用することもできます。

＜最大32のマイクピックアップゾーンをユーザー設定できる6つの独立出力チャンネル＞

・カバレッジゾーン(出力チャンネル1)

会議参加者が着席したり、発言中に移動したりできる16のカバレッジゾーンをユーザーが設定できます。ビームが追従して、マイクを発言者の声に集中させ、ルームノイズを最小限に抑えます。一度に開くことができるのは16のカバレッジゾーンのうち1つだけで、マイクは音声として認識される最も強い信号のゾーンを自動的に選択します。カバレッジゾーンは、優先順位の低い参加者や予定外の参加者の声を拾うのに役立ちます。

　

・プライオリティゾーン(出力チャンネル2-6)

16個のユーザー定義のプライオリティゾーンを設定できます。プライオリティゾーンは、着席しているか移動しているかに関わらず、そのゾーンにいる参加者の声が、カバレッジゾーンにいる参加者の声よりも優先されるようにします。一度に最大5つのプライオリティゾーンを開くことができ、各ゾーンでは音声として認識される最も強い信号が選択されます。

そのほか、オンラインでは話者位置の表示や、話者位置を確認しながらエリアが設定でき始め、DSPの設定、マイクが検出した話者位置を利用した便利なカメラ制御の設定などが行えます。

　

※ソフトウェアアプリケーション「Digital Microphone Manager」ページへ >>
DANTE出力対応

2つのネットワークポートを搭載し、あらゆる設置条件に対応

2つのネットワークポートには、シングルケーブルモードとスプリットモードがあり、DanteオーディオとマイクIPコントロールの信号をカテゴリーケーブルで同時、または個別に送ることができます。

・シングルケーブルモード：Danteの音声とマイクの制御データを1本の標準カテゴリーケーブルでまとめて送信

・スプリットモード：Dante の音声とマイクの制御データを2本のカテゴリーケーブルで別々に送信
他社会議システムとパートナー認証を取得

BARCO・CISCO・QSC認定モデル

BARCO Clickshareアライアンスパートナーサイトへ >>

CISCOソリューション・パートナーサイトへ >>

Q-SYSエコシステム・コントロールプラグインサイトへ >>
Q-SYS連携でWeb会議ソリューションの認証を取得

Microsoft Teams Rooms・Zoom Rooms・Google Meet

Microsoft Teams Rooms・Zoom Rooms・Google Meetにおいて、ATND1061DAN とQ-SYSのシステム統合をすることで、Q-SYSのコントロールプラットフォームから、音声や音質の詳細なセッティングや、マイクからの音声データを使用したカメラポジションの設定が可能になります。

Microsoft Teams Roomsの要件について >>

Q-SYS+Microsoft Teams特設ページについて >>

Q-SYS+Zoom特設ページについて >>

Q-SYS+Google Meet特設ページについて >>

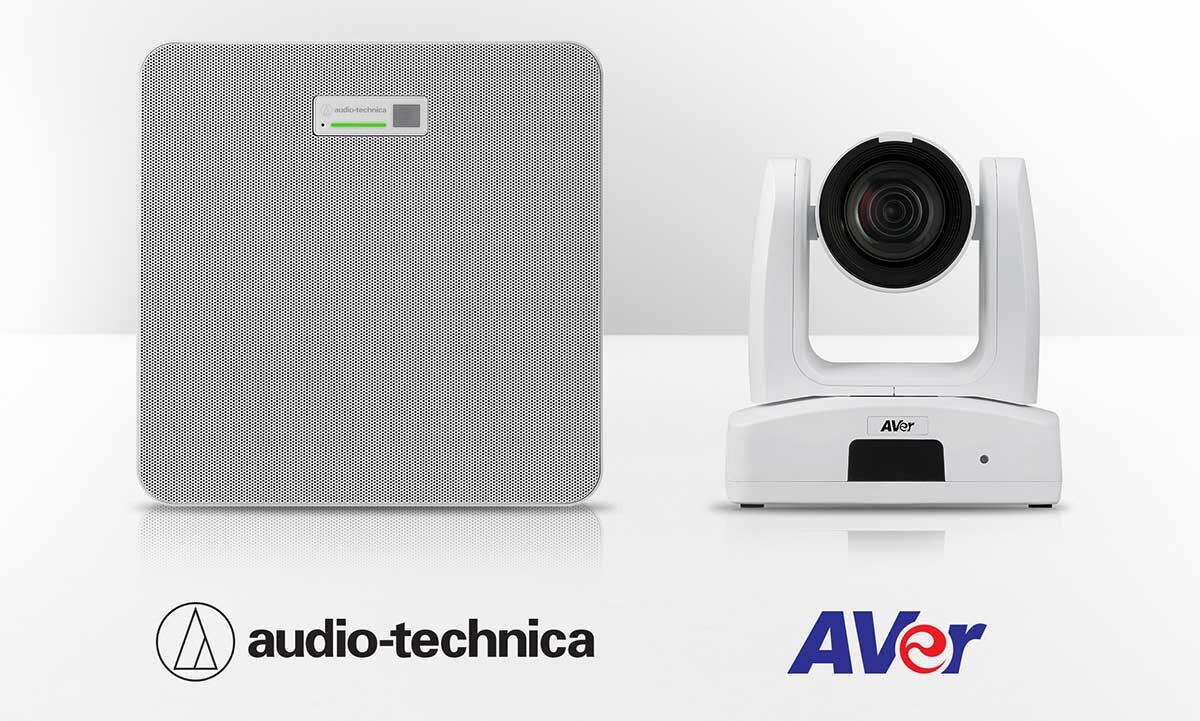

AVer社のカメラと連携が可能

AVer PTZ Linkを使用することで ATND1061DAN とのカメラ連携が可能

AVer PTZ Linkについて >>
システム構成例・外形寸法
設置・設定方法動画

【 01_ATND1061　基本の設置方法】

　

【 02_ATND1061　各種コネクターと接続方法】

　

【 03_ATND1061　天井の埋め込み設置方法】

　

【 04_ATND1061　天井の直接設置方法】

　

【 05_ATND1061　VESAマウントの取り付け方法】

　

【 06_ATND1061　ネットワーク接続方法】

電源: PoE(IEEE 802.3af Class 0)
消費電力: 最大7W
動作温度範囲: 0～40℃
動作湿度範囲: 25～85%(結露なきこと)
外形寸法: H30×W227.5×D227.5mm
質量: 1,250g

ビーム幅: 90°
指向特性: ビームパターン
周波数帯域: 60～18,000Hz
感度: −8dBFS(1kHz、94dBSPL)
ダイナミックレンジ: 89dB(A-weighted)
S/N比: 61.5dB(A-weighted)
セルフノイズ: 25dBSPL(A-weighted)
最大入力音圧レベル: 102dBSPL

周波数特性: 20Hz～20kHz(+1.0/−2.0dB)
ダイナミックレンジ: 100dB(A-weighted)
S/N比: 80dB(A-weighted)
ヘッドルーム: 20dB
残留雑音: −75.8dBu(A-weighted)
全高調波歪率: < 0.1%(1kHz、ユニティ)
アナログ入力: MIC最大：−30dBu
MICユニティ：−50dBu
LINE最大：+12.2dBu
LINEユニティ：−10dBV、Switchable
アナログ出力: OUTPUT最大：+19.2dBu
OUTPUTユニティ：+4dBu/−10dBV/−33dBV、Switchable

ネットワーク: Dante：1Gbps
IPコントロール：100Mbps
デジタルオーディオ: サンプリング周波数：48kHz
ビット深度：24bit
遅延: マイクロホン(CH1～CH6)：47msec
マイクロホン(オートミックスCH)：79msec
Dante：最小250usec、最大5msec
I/Oコネクター: ネットワーク／Dante：RJ-45
アナログ入力：ユーロブロック3ピン
アナログ出力：ユーロブロック3ピン
GPI：ユーロブロック3ピン
ファントム電源: アナログ入力：12V

付属品

赤外線リモコン、サーフェスマウントアダプター、ネジ(M4×50mm)×4、フラッシュマウントアダプター、フラッシュマウントカバー、ネジ(M4×10mm)×12、ホールカバー、ナット×4、配線保護ブッシュ×2、タイルブリッジA×2、タイルブリッジB×2、タイルブリッジC×4、落下防止ワイヤー、結束バンド、安全ベルト、ユーロブロックコネクター×3、施工用型紙

（改良などのため予告なく変更することがあります。）

型番

ATND1061DAN

発売日

2022年01月27日
