超指向性コンデンサー モジュラーグースネックマイクロホン 5ピン デスクスタンドパワーモジュール

    シーンに合わせて選べる8色カラーのLEDを搭載。さまざまなニーズに対応し、発言者の声を確実に捉えるスタンド型のマイクロホン。

    取扱説明書
    仕様書
    製品画像
    • RoHS対応製品
    • 電源:ファントム
      • シーンに合わせて選べる8色カラーのLEDを搭載

        さまざまなニーズに対応し、発言者の声を確実に捉えるスタンド型のマイクロホン

        ES925ML15/DS5、ES925ML18/DS5、ES925ML24/DS5:製品画像

        ●ESシリーズのカプセル、グースネックアセンブリ、パワーモジュールで構成されるモジュラーマイクロホンシステム。

        ●デスクスタンドパワーモジュールとグースネックアセンブリの両方に8色カラーのRGB LEDを内蔵し、マイクロホンのON/OFF状態を表示。

        ●外部制御機能を搭載し、タッチセンサースイッチからデバイスをコントロール。

        ●タッチセンサースイッチの動作モードを切り換えることで、「タッチ・オン/タッチ・オフ」「タッチ・トゥ・トーク」「タッチ・トゥ・ミュート」の3つの動作モードのいずれかに設定可能。

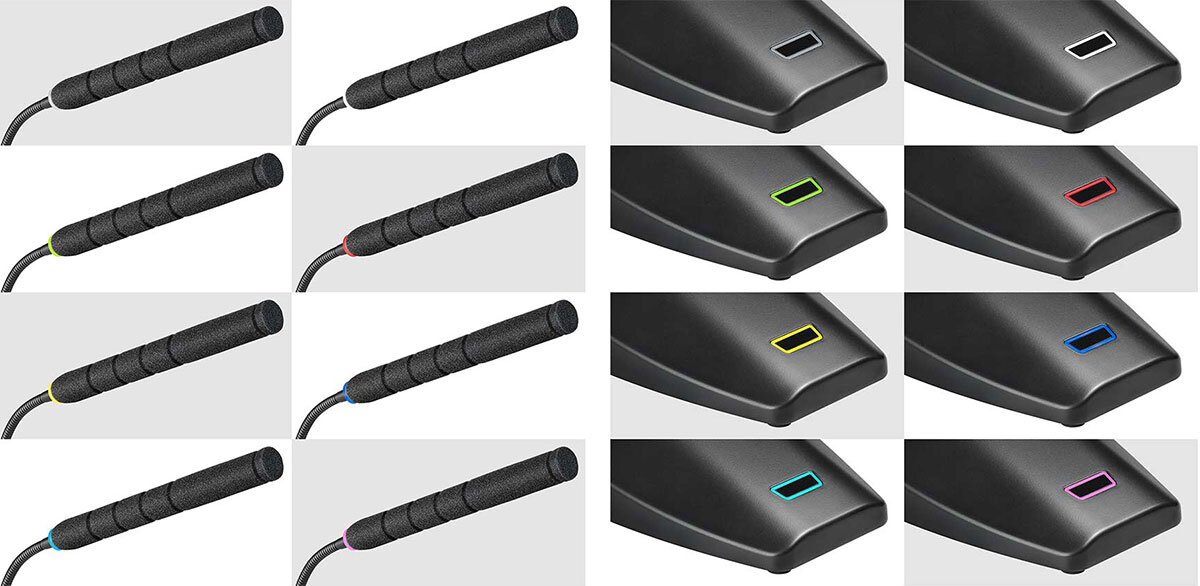

        <8色カラーのライトリングLED>

        ES925ML15/DS5、ES925ML18/DS5、ES925ML24/DS5:LED内蔵

        <組み合わせ:グースネックマイク+デスクスタンドパワーモジュール>

        ES925ML15/DS5:ES925ML15/MIC + ES8766RC

        ES925ML18/DS5:ES925ML18/MIC + ES8766RC

        ES925ML24/DS5:ES925ML24/MIC + ES8766RC



        <接続例:ローカルモードで使用する場合>

        ES925/DS5:ローカルモードで使用する場合

        <XLR3pinコネクターの取付方法>

        LEDの制御不要で音声のみ出力する場合の、XLR3pinコネクター取付方法です。

        ※LEDの制御無しでも、デスクスタンド側の設定でLEDを点灯させることは可能です。

         〇 コネクタピンアサイン
         ・SHIELD | BLACK | BLUE | WHITE  →  XLR Pin 1番
         ・YELLOW(Hot) →  XLR Pin 2番
         ・RED(Cold) →  XLR Pin 3番

        ES925/DS5:XLR3pinコネクターの取付方法

        <マイクの取付方法>

        1:パワーモジュール(A)にグースネックマイクアッセンブリ(B)を回しながら差し込みます。

        2:!部を回らなくなるまで締めこんで、六角レンチ(C)を使って、固定ネジを(D)締めグースネックを固定します。

        ※部品同士の締め込みが不十分な場合、音声のノイズや、LEDが点灯しない等の症状が発生するおそれがあります。

        ES925/DS5:マイクの取付方法

        <接続例:ATUC-50IU との組み合わせ>

        ES925/DS5:ATUC-50IUとの組み合わせ

        <接続例:外部制御機能を使用する場合>

        ES925/DS5:外部制御機能を使用する場合

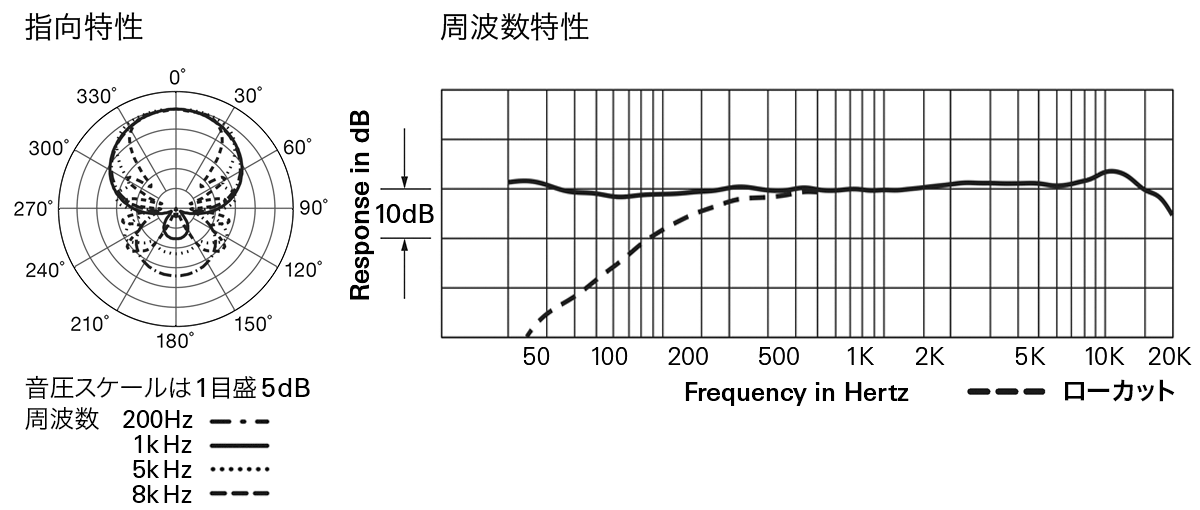

        ES925ML/DS5:指向特性・周波数特性

    型式
    バックエレクトレット・コンデンサー型
    指向特性
    超指向性
    周波数特性
    30~20,000Hz
    ローカット
    80Hz、18dB/octave
    感度(0dB=1V/1Pa、1kHz)
    −35dB(17.7mV)
    出力インピーダンス
    130Ω
    最大入力音圧レベル(1kHz at 1% THD)
    137dB SPL
    ダイナミックレンジ(1kHz at Max SPL)
    114dB
    SN比(1kHz at 1Pa, A特性)
    71dB
    スイッチ
    ローカット:ON/OFF;
    スイッチ設定:タッチON/OFF, モーメンタリーON,モーメンタリーOFF;
    コントロール:ローカル, リモート, LEDリモート;
    ファントム電源
    22~52V DC、8mA
    コンタクト・クロージャー
    クロージャー入力電圧:−0.5~5.5V
    最大許容電力:200mW
    オン抵抗:100Ω
    LEDコントロール
    アクティブ・ハイ(+5V DC)TTL対応
    アクティブ・ロー電圧:1.2V以下
    最大許容入力電圧:−0.5~5.5V
    最大許容電力:200mW
    出力コネクター
    TB5Mタイプ
    質量
    ES925ML15/DS5:707.2g
    ES925ML18/DS5:712.2g
    ES925ML24/DS5:722.2g
    外形寸法(高さ×幅×奥行き)
    ES925ML15/DS5:453.2×97×130mm
    ES925ML18/DS5:529.4×97×130mm
    ES925ML24/DS5:681.8×97×130mm
    付属品

    7.6m マイクロホンケーブル(TA5Fタイプ, 終端処理なし)、ウインドスクリーン AT8138a、固定ネジ(M2×4mm)2本、六角レンチ(0.89mm)

    ( 改良などのため予告なく変更することがあります。)

    型番

    ES925ML15/DS5

    ES925ML18/DS5

    ES925ML24/DS5

    発売日

    2020年09月01日

    2020年09月01日

    2020年09月01日
