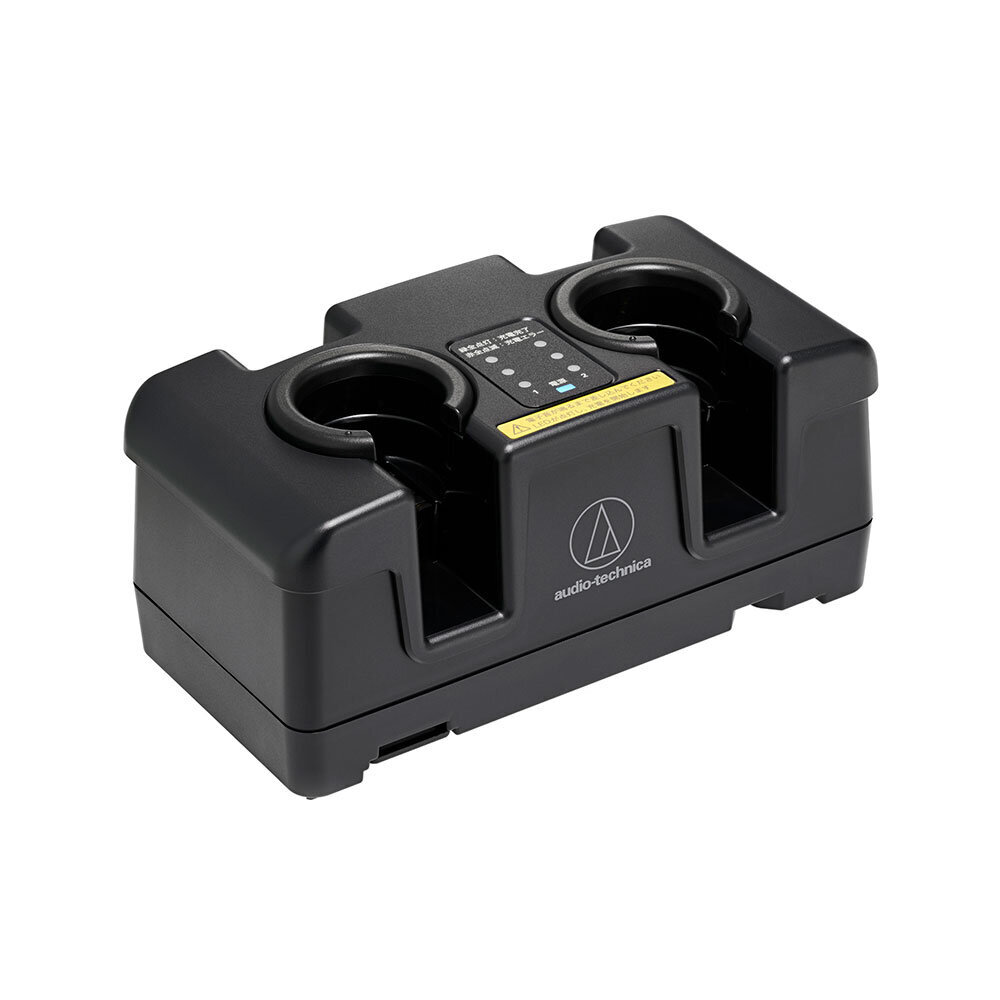

使用イメージ

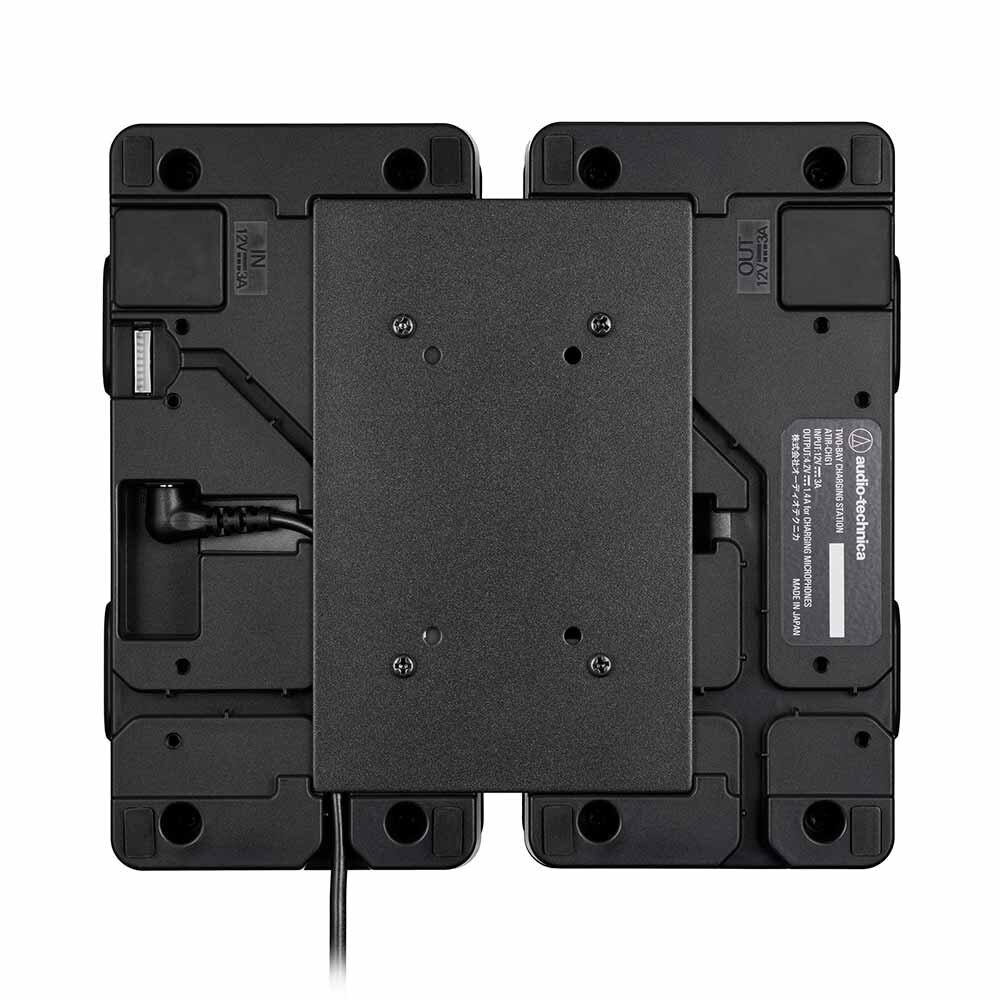

リンクプレート取付イメージ

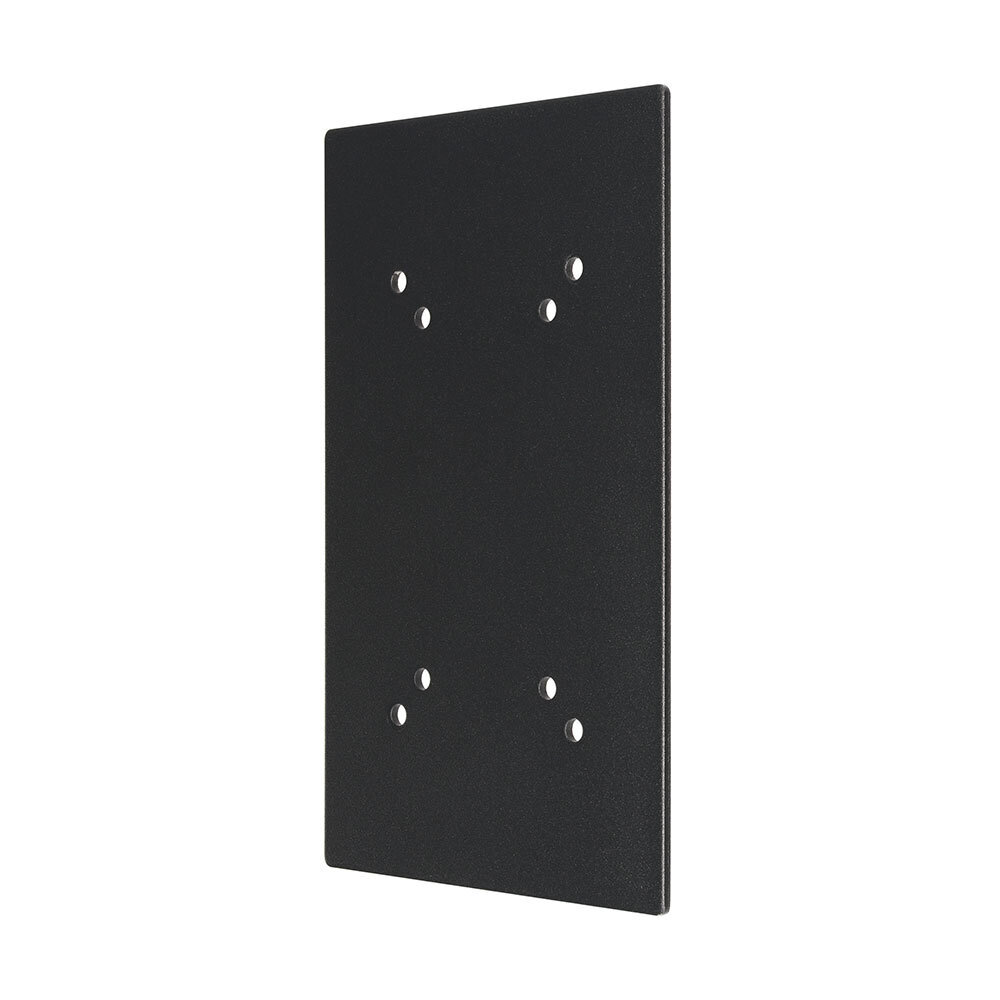

付属:リンクプレート

充電器(連結用)

ATIR-CHG1/LK

オープン価格

    最大5台までの連結充電や急速充電に対応。優れた視認性でステータスを把握しやすい充電器

    取扱説明書
    仕様書
    製品画像
    • RoHS対応製品
      • 連結充電や急速充電に対応

        最大5台までの連結充電や急速充電に対応

        ATIR-CHG1/LK:充電イメージと表示部

        ●ATIR-1000シリーズのトランスミッター用充電器

        ●充電器 ATIR-CHG1/A との連結用

        ●最大5台(トランスミッター10台分)まで連結可能*¹

        ●充電開始を音で知らせるアラート機能を搭載

        ●充電状態を3つのインジケーターで表示

        ●授業やセミナーなどですぐに使える、15分充電で1.5時間*²使用可能な急速充電対応

        ●付属のハーネスを利用して外部への信号送出、充電状況の遠隔監視が可能

        ●会議システム ATUCシリーズATCS-60シリーズ 用トランスミッター

         ATIR-T1002CS | ATIR-T1001CS にも対応



         *1 ATIR-CHG1/A 1台に対し、ATIR-CHG1/LKを最大4台(計5台)まで連結できます。

         *2 使用条件により異なります。

        ATIR-1000 Series:イメージ



        <充電器の連結>

        充電器の連結に必要なリンクプレート・リンクケーブル・リンクプレート用ネジセットがが付属しています。

        *ACアダプターは付属していません。

        ATIR-CHG1/LK:連結に使用する付属品

    充電方式
    CC-CV充電
    電源
    DC12V 3.0A
    充電出力
    トランスミッター1〜4個充電時:DC4.1V 1408mA
    トランスミッター5〜6個充電時:DC4.1V 960mA
    トランスミッター7〜8個充電時:DC4.1V 704mA
    トランスミッター9〜10個充電時:DC4.1V 576mA
    消費電力
    トランスミッター2個充電時:17.5W
    5台連結してトランスミッター10個充電時:35W
    充電時間
    トランスミッター1〜4個充電時:約3.5時間
    トランスミッター5〜6個充電時:約4.5時間
    トランスミッター7〜8個充電時:約5時間
    トランスミッター9〜10個充電時:約6時間
    ※使用条件により異なります。
    充電インジケーター点灯パターン
    トランスミッター未挿入:消灯
    34%未満:1個点灯(赤)
    34〜67%未満:2個点灯(赤)
    67%以上:3個点灯(赤)
    充電完了:3個点灯(緑)
    充電エラー:全点滅(赤)
    動作保証温度
    5~40℃
    外形寸法
    H76×W162.8×D84.3mm
    質量
    約399g
    状態出力端子
    JST製 B8B-ZR
    付属品

    リンクケーブル、リンクプレート、リンクプレート用ネジ×4、状態出力ハーネス

    ( 改良などのため予告なく変更することがあります。)

    型番

    ATIR-CHG1/LK

    発売日

    2023年10月02日
