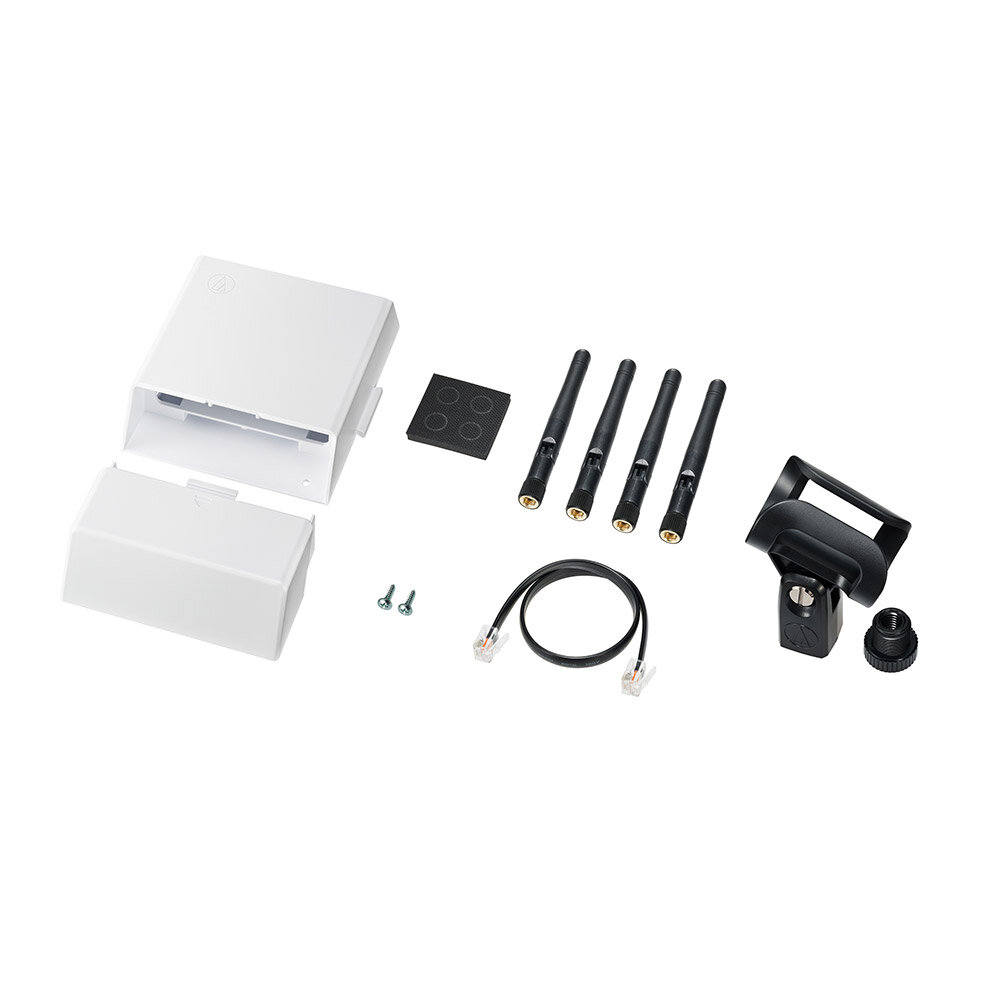

付属品

付属:ACアダプター用刃先・ACアダプター

付属:ラックマウントアダプター(短・長)

付属:マイクホルダー

2chコンボシステム

ATW-1423

オープン価格

    System 20 PRO システムラインナップ:レシーバー×1、ボディパックトランスミッター×1、ハンドヘルドトランスミッター×1

    取扱説明書
    仕様書
    ソフトウェア
    製品画像
    • RoHS対応製品
      • System 20 PRO:製品一覧

      • System 20 PRO システムラインナップ

        セットアップ不要で公演やイベントなどで、手軽に使えるバリエーションを用意。

        セットの構成:4chレシーバー ATW-R1440 ×1

        ボディパックトランスミッター:ATW-T1401 ×1、ハンドヘルドトランスミッター ATW-T1402 ×1

        ATW-T1423:セット構成

      • 4chレシーバー:ATW-R1440

        1Uハーフで4ch出力を実現する次世代レシーバー

        ATW-R1440:製品画像

        ●1Uハーフで4チャンネル出力を実現

        ●ネットワーク対応

        ●マルチペアリングに対応

        1台のレシーバー1chに最大4台のトランスミッターを事前登録できます。トランスミッターの電源ON/OFFだけでレシーバーと自動接続。毎回ペアリングを行う必要がなく、スムーズなトランスミッターの持ち替えが可能です。また 専用ソフトウェア Wireless Manager でも設定することができます。

        ●Ch4はMIX出力として使用可能

        ●トランスミッターの設定はレシーバーからリモートコントロール可能

        ●専用ソフトウェア Wireless Manager によるRFスキャン

        ●HDモードと標準モードの切り替えが可能

        ●2.4GHz帯の中で最大20チャンネルの同時使用が可能

        レシーバーを5台接続することで、HDモードでは最大20チャンネルの同時使用が行えます。また、標準モードでは最大10チャンネルの同時使用が可能です。

        ●誤動作を防止するオートロック機能に対応

        ●Syslogの利用が可能

        障害発生時や受信レベル低下時に通信データを出力できるため、電波環境の調査や安定運用のサポートに活用できます。

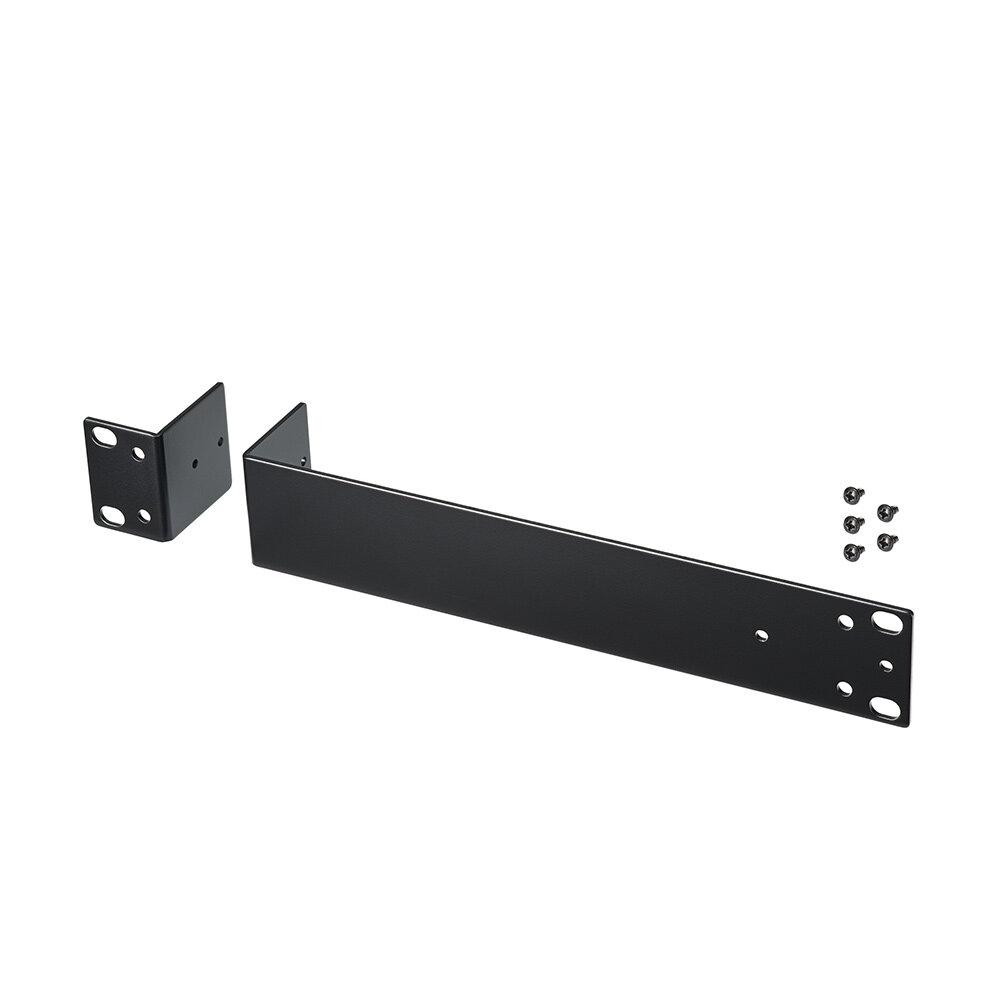

        ●ラックマウントアングル付属

        ラックマウントアダプターはレシーバー2台を連結するジョイントプレートとして使用できます。

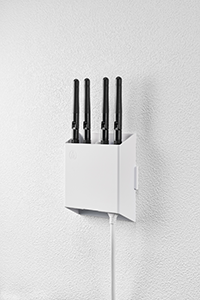

        ●レシーバーユニットは外部設置可能で幅広い用途に対応

        室内の天井や壁、さらに別の部屋へ展開できるなど場所を選ばず設置可能。レイアウトの柔軟性を高め、さらに安定した音声通信を実現します。

        *レシーバーユニットに接続するLANケーブルはCat.5のストレートタイプを使用し、長さは100m以下にしてください。

        ●使用周波数をコーディネートするリンク接続

        リンク接続で最大5台までレシーバーを接続可能。レシーバー間の通信フレームの同期を取り、多チャンネル運用時の安定を確保します。

        *ボディパックトランスミッターにマイクロホン本体は付属しておりません。

        ●専用ソフトウェア Wireless Manager でトータル管理が可能

        専用ソフトウェア Wireless Manager

      • ボディパックトランスミッター:ATW-T1401

        デジタルワイヤレス System 20シリーズ専用トランスミッター

        ATW-T1401:スイッチの位置

        ●24bit/48kHzのハイビットレートで高音質を実現

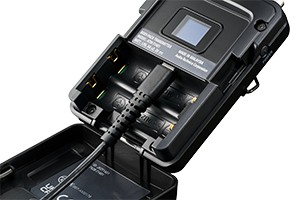

        ●2ch充電器 ATW-CHG3a/AATW-CHG3Na/A で充電可能

        ●充電式電池を採用し、長時間の使用でもストレスフリー

        ●ミュートスライドスイッチ

        ●有機ELディスプレイ

        ●ダイバーシティ方式により、安定した音声通信を実現

        ●ボディパックトランスミッターの内部に、2本のアンテナを搭載

        ●最大約15時間の運用が可能

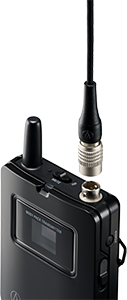

        ●cWコネクター入力はマイクロホンと楽器に両対応するMIC/INST設定が可能

      • ハンドヘルドトランスミッター:ATW-T1402

        デジタルワイヤレス System 20シリーズ専用トランスミッター

        ATW-T1402:スイッチの位置

        ●24bit/48kHzのハイビットレートで高音質を実現

        ●専用ダイナミックユニットを搭載した、アナログ部にもこだわった高音質設計です

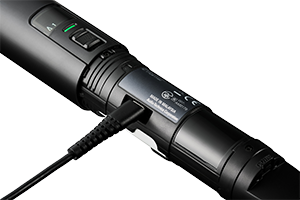

        ●2ch充電器 ATW-CHG3a/AATW-CHG3Na/A で充電可能

        ●充電式電池を採用し、長時間の使用でもストレスフリー

        ●ミュートスライドスイッチ

        ●有機ELディスプレイ

        ●ダイバーシティを搭載し、安定した音声通信が可能

        ●最大約18時間の運用が可能

        ●ハンドリングノイズを低減



    システム仕様
    通信周波数帯
    2,402~2,480MHz
    ダイナミックレンジ
    120dB(A-weighted),typical
    全高調波歪率
    < 0.05%,typical
    動作範囲*1
    60m
    *1 干渉信号のない開けた環境。
    システム周波数特性*2
    20~20,000Hz
    *2 取り付けるマイクロホンにより異なります。
    遅延
    Standard: 2.8ms
    HD mode: 6.7ms
    オーディオサンプリング周波数
    Standard: 24bit/48kHz
    HD mode: 24bit/48kHz
    暗号化方式
    AES128
    最大同時使用*3
    Standard:10チャンネル
    HD mode:20チャンネル
    *3 地域や環境によって異なります。
    レシーバーシャーシ:ATW-RC14
    レシーバーユニット外部接続ポート
    RJ45
    NETWORKポート
    RJ45:Fast Ethernet
    LINK IN/OUTポート
    RJ12
    出力レベル
    LINE最大:+22dBu(+20dBV)
    LINEユニティ:-20dBu(-22dBV)
    MIC最大:-12dBu(-10dBV)
    MICユニティ:-50dBu(-52dBV)
    消費電力
    3.7W
    電源
    DC12V 0.5A(ACアダプター)
    動作温度範囲
    0~+40ºC
    外形寸法
    H42.5×W209.8×D165.6mm
    質量
    740g
    ●付属品
    ACアダプター、ACアダプター用刃先、ラックマウントアダプター(短)、ラックマウントアダプター(長)、固定用ネジ×5、連結ケーブル(30cm)、ゴム脚×4
    レシーバーユニット:ATW-RU14
    変調方式
    GFSK
    受信感度
    −90dBm,typical
    アンテナ
    λ/2ダイポールアンテナ、ダイバーシティ
    外部接続ポート
    RJ45
    電源
    DC12V(RC14)
    動作温度範囲
    0~+40ºC
    外形寸法
    H18.7×W86.0×D70.2mm
    質量
    77g
    ●付属品

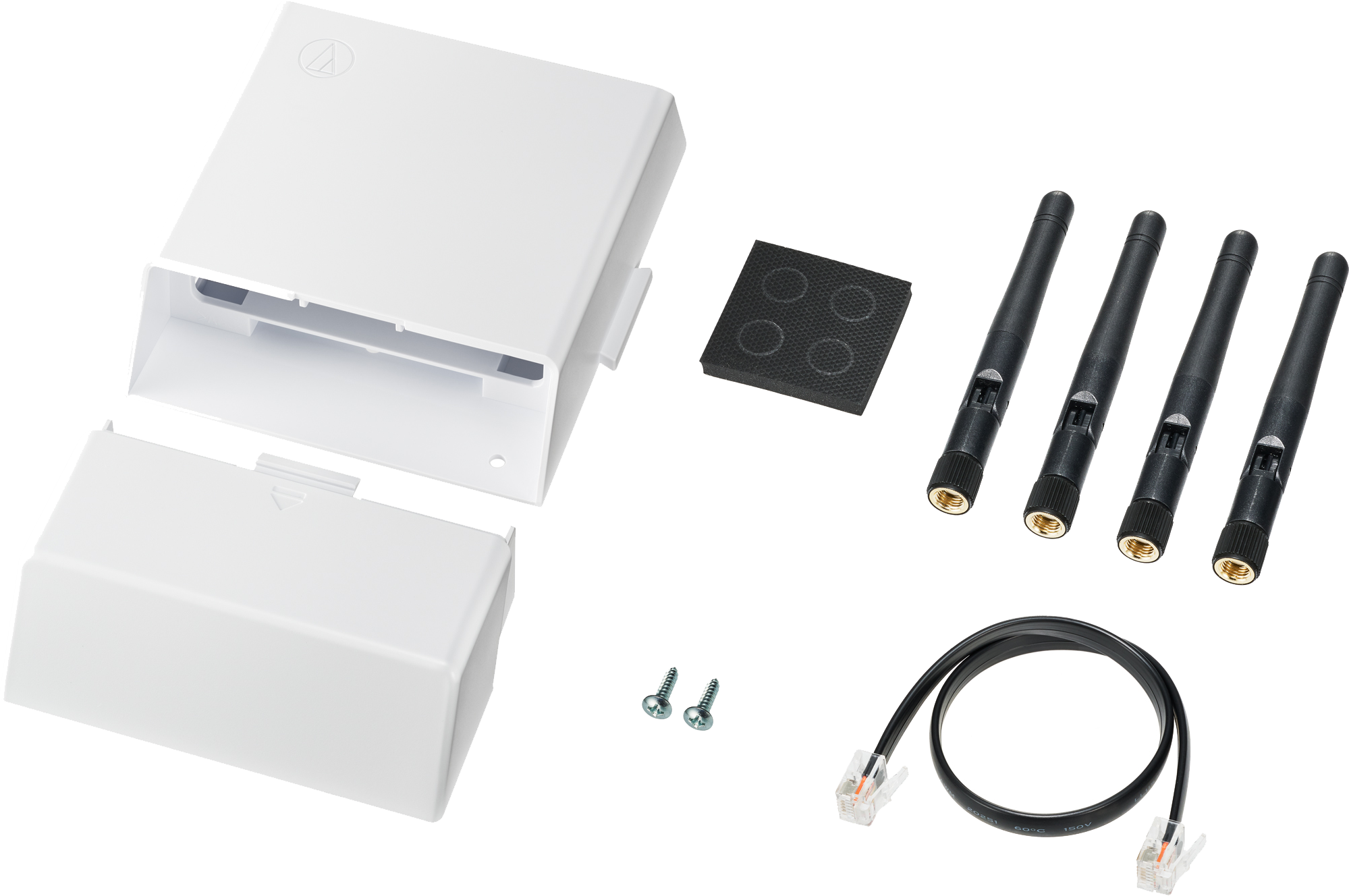

    ユニットホルダー、ホルダーカバー、木ネジ×2、アンテナ×4
    ボディパックトランスミッター:ATW-T1401
    変調方式
    GFSK
    受信感度
    −90dBm,typical
    アンテナ
    ダイバーシティ
    入力端子
    4ピンロッキングコネクター
    ピン1:GND
    ピン2:INST INPUT
    ピン3:MIC INPUT
    ピン4:DC BIAS +10V
    電池
    DC3V(単3形電池2本)
    動作温度範囲
    5~+40ºC
    電池寿命*
    単3形アルカリ乾電池:約15時間
    単3形ニッケル水素電池:約14時間30分
    単3形リチウム乾電池:約29時間
    *使用条件により異なります。
    外形寸法
    H107.4×W63.7×D22.7mm
    質量(電池除く)
    80g
    レシーバーユニット:ATW-RU14
    変調方式
    GFSK
    受信感度
    −90dBm,typical
    アンテナ
    λ/2ダイポールアンテナ、ダイバーシティ
    外部接続ポート
    RJ45
    電源
    DC12V(RC14)
    動作温度範囲
    0~+40ºC
    外形寸法
    H18.7×W86.0×D70.2mm
    質量
    77g
    ●付属品
    ユニットホルダー、ホルダーカバー、木ネジ×2、アンテナ×4
    ハンドヘルドトランスミッター:ATW-T1402
    変調方式
    GFSK
    受信感度
    −90dBm,typical
    アンテナ
    ダイバーシティ
    マイクロホン型式
    ダイナミック型
    マイクロホン指向特性
    ハイパーカーディオイド
    電池
    DC3V(単3形電池2本)
    動作温度範囲
    5~+40ºC
    電池寿命*
    単3形アルカリ乾電池:約18時間
    単3形ニッケル水素電池:約16時間30分
    単3形リチウム乾電池:約35時間
    *使用条件により異なります。
    外形寸法
    265.0×φ53.7mm
    質量(電池除く)
    300g
    ●付属品
    マイクホルダー AT8456a、変換ネジアダプター(3/8-5/8)

    ( 改良などのため予告なく変更することがあります。)

    型番

    ATW-1423

    発売日

    2024年09月05日
